Канализация, где стоки самотечно текут вниз — самый дешёвый и надёжный способ отвода, но рельеф участка и глубина городского коллектора не всегда позволяют выдержать нужный уклон. Тогда в схему включают канализационную насосную станцию, и от того, насколько грамотно она рассчитана, зависит, будет ли объект работать десятилетиями или ждать подтапления каждый второй месяц.

Когда недостаточно самотечной канализации и нужна КНС

Самотёчная линия работает только при постоянном уклоне в сторону приёмника. СП 32.13330.2018 и СП 30.13330.2020 задают минимальные значения – 0,02 для труб диаметром 110 мм, 0,008 для 150–160 мм и 0,005 для 200 мм. Если на трассе такой уклон выдержать нельзя, самотёк перестаёт быть вариантом.

Типичные ситуации, когда без перекачки не обойтись:

• отметка выпуска из здания ниже уличного коллектора или точки сброса;
• рельеф ровный либо с контруклоном, а трасса длинная – к концу труба ушла бы на недопустимую глубину;
• расчётное заложение превышает 4–5 м, и рытьё траншеи выходит дороже станции;
• санузлы, душевые, прачечная или котельная расположены в подвале и цокольном этаже;
• локальные очистные сооружения стоят ниже водоприёмника, и очищенную воду нужно поднять;
• объект удалён от централизованной сети – коттеджный посёлок, АЗС, база отдыха, производственная площадка;
• требуется откачка ливневых и дренажных вод из приямков и подземных паркингов.

Оборудование для таких условий подбирают отдельно от обычной водоподъёмной техники — насосы для КНС рассчитаны на неочищенные стоки с крупными и волокнистыми включениями, работают в погружном состоянии и допускают частые пуски. Обычный центробежный агрегат для чистой воды на такой среде забьётся в первые же недели.

Как устроена КНС и по какому принципу она работает

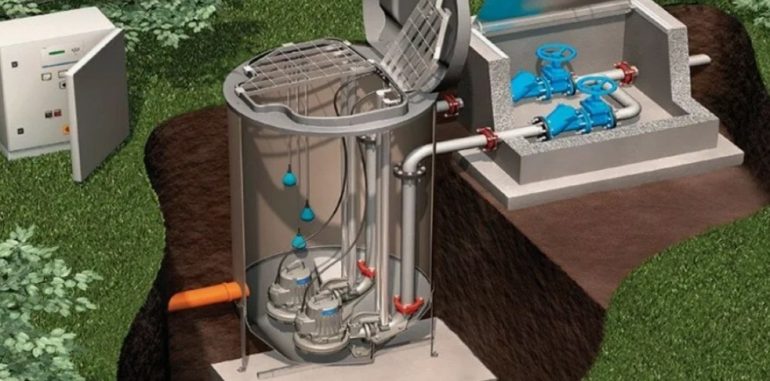

Конструктивно станция – это герметичная ёмкость, заглублённая в грунт, с насосным и запорным оборудованием внутри. Корпус делают из стеклопластика, полиэтилена или монолитного железобетона; выбор зависит от глубины, уровня грунтовых вод и нагрузки на перекрытие.

Внутри размещаются:

• приёмный резервуар с подводящим патрубком и лотковой частью, исключающей застой осадка;
• рабочий и резервный насосы – резерв по СП 32.13330.2018 обязателен для станций, перерыв в работе которых недопустим;
• направляющие штанги и автоматические трубные муфты, позволяющие поднять агрегат без спуска человека в колодец;
• напорная обвязка с обратными клапанами и задвижками на каждой линии;
• датчики уровня – поплавковые выключатели или гидростатический зонд;
• шкаф управления с защитой по току, чередованием агрегатов и выводом аварийного сигнала;
• вентиляционный стояк, люк с запорным устройством, лестница и корзина для крупного мусора.

Цикл простой. Стоки поступают самотёком и накапливаются до верхней отметки, после чего автоматика запускает первый агрегат. Уровень опускается до нижней метки, насос отключается, а следующий пуск идёт уже на второй – так вырабатывается равномерный ресурс. При пиковом притоке или отказе оборудование включается параллельно, а по достижении аварийного уровня система передаёт сигнал на диспетчерский пункт.

Какие виды сточных вод должна перекачивать станция

Состав стоков определяет и тип рабочего колеса, и материал проточной части. Ошибка на этом этапе обходится дороже всего – агрегат либо забивается, либо изнашивается за сезон.

Отдельно оценивают агрессивность среды. Длительный застой бытовых стоков даёт сероводород, который разъедает бетон и незащищённый металл, поэтому для таких условий предусматривают вентиляцию и антикоррозионное покрытие внутренних поверхностей. Для производственных площадок пределы по составу сброса задаёт СанПиН 2.1.3684-21 и условия договора с водоканалом – при выходе за них перед станцией ставят локальную очистку, жироуловитель или песколовку.

Как рассчитать производительность и необходимый напор

Две ключевые цифры – подача Q в кубометрах в час и напор H в метрах водяного столба. Считают их последовательно, и подменять расчёт «прикидкой по аналогу» не стоит.

Производительность

За основу берут расчётный расход по СП 30.13330.2020 для внутренних систем или по СП 32.13330.2018 для наружных сетей. Среднесуточный объём умножают на общий коэффициент неравномерности – для небольших объектов он доходит до 2,0–2,5. Для ливневой станции расход определяют методом предельных интенсивностей с учётом площади водосбора и периода однократного превышения.

Полученное значение проверяют по режиму включений. Объём между пусковым и остановочным уровнями подбирают так, чтобы агрегат работал не менее 3–5 минут за цикл, а число пусков в час не превышало паспортного – обычно 10–20 для погружных моделей. Слишком маленький резервуар изнашивает электродвигатель, слишком большой приводит к загниванию стоков.

Напор

Полный напор складывается из трёх составляющих: геодезической высоты подъёма от нижнего уровня в резервуаре до точки сброса, потерь на трение по длине напорного трубопровода и местных сопротивлений в обвязке, клапанах и поворотах. К сумме добавляют свободный напор 1–2 м.

Скорость в напорной линии выдерживают в диапазоне 0,7–1,5 м/с. Ниже 0,7 м/с трубопровод перестаёт самоочищаться и заиливается, выше 2 м/с резко растут потери и риск гидроудара. Диаметр напорной трубы подбирают именно из этого условия, а не «по диаметру патрубка».

Как подобрать насосное оборудование для КНС

Подбор ведут по рабочей точке – пересечению характеристики агрегата Q–H и характеристики трубопровода. Точка должна лежать в зоне максимального КПД, ближе к середине кривой. Если она уходит к краю, оборудование работает с перегрузкой или в режиме недогруза с вибрацией и кавитацией.

Дальше смотрят на конструкцию проточной части:

• Одноканальное колесо – максимальный свободный проход, лучший вариант для неочищенных бытовых стоков.
• Вихревое (Vortex) – жидкость почти не контактирует с колесом, поэтому оно не забивается волокнами, но КПД ниже.
• Многоканальное – высокий КПД и напор, подходит для стоков после решётки.
• С режущим механизмом – измельчает волокна и салфетки, применяется при малых расходах и длинных напорных линиях небольшого диаметра.

Остальные параметры, которые проверяют перед закупкой:

• материал корпуса и колеса – чугун для бытовых стоков, нержавеющая сталь или износостойкие сплавы для абразивных и агрессивных сред;
• двойное торцевое уплотнение с масляной камерой и датчиком протечки;
• степень защиты не ниже IP68, класс изоляции F или H, встроенная тепловая защита обмоток;
• охлаждающая рубашка – нужна, если агрегат может работать при частично осушённом резервуаре;
• совместимость с частотным преобразователем – плавный пуск снижает гидроудары и продлевает ресурс;
• наличие резервного агрегата той же марки и типоразмера.

Испытания и параметры подтверждают протоколами по ГОСТ 6134-2007, а требования к электрооборудованию и заземлению – ПУЭ. Для КНС первой категории надёжности предусматривают два независимых ввода питания и две напорные линии.

Какие ошибки при проектировании и эксплуатации сокращают срок службы станции

Большинство отказов вызвано не браком техники, а решениями, принятыми на бумаге за год до пуска.

1. Завышенная подача «с запасом» – резервуар опустошается за минуту, число пусков растёт в разы, обмотки перегреваются.
2. Заниженный напор – не учтены местные сопротивления и длина трассы, в итоге рабочая точка уходит влево и подача падает.
3. Отсутствие резерва – при выходе из строя единственного агрегата подвал затапливается за несколько часов.
4. Неверный диаметр напорной линии – при скорости ниже 0,7 м/с осадок оседает и постепенно перекрывает сечение.
5. Нет обратных клапанов или они установлены неправильно – обратный поток и гидроудары разрушают обвязку.
6. Отказ от корзины и решётки – в резервуар попадают тряпки, средства гигиены и строительный мусор.
7. Слабая вентиляция – сероводород разъедает бетон, металл и кабельные вводы, а обслуживание становится опасным.
8. Игнорирование санитарного разрыва – СанПиН 2.2.1/2.1.1.1200-03 требует не менее 15 м от станции малой производительности до жилой застройки.
9. Отсутствие регламента обслуживания – резервуар не промывают, поплавки обрастают, датчики врут, а неисправность обнаруживается по запаху.

Практическое правило: закладывать в проект журнал ревизий и хотя бы простейшую телеметрию с передачей аварийного сигнала. Стоит это немного, а предупреждает почти все аварийные сценарии, потому что о проблеме становится известно до того, как уровень поднимется до подводящей трубы.
