Кран Маевского: технические характеристики и устройство

Содержание

Кран Маевского: технические характеристики и устройство

Содержание

  1. Назначение воздухоотводчика
  2. Кран Маевского: технические характеристики
  3. Типы воздухоотводчиков и их устройство

1. Назначение воздухоотводчика

Заметили, что батареи стали хуже греть? Чаще всего это связано с воздухом, который скапливается в верхних полостях радиатора, и в этих местах батарея холоднее, чем внизу. Чтобы устранить проблему, в боковую заглушку радиатора или непосредственно на контур отопления монтируется кран определенной конфигурации. Иначе его называют радиаторным игольчатым воздушным клапаном или краном для спуска воздуха с маркировкой СТД 7073В, или краном Маевского.

Устанавливают клапан обязательно на биметаллические, алюминиевые и стальные радиаторы. При взаимодействии алюминия с теплоносителем возникает реакция с выделение водорода. Газ не только образует воздушные пробки, но и ускоряет процесс окисления и разрушения внутренней полости секции радиатора. В биметаллических батареях, большинство из которых представляют собой не 100% биметалл, площадь соприкосновения теплоносителя с алюминием тоже присутствует, хотя и в меньшей степени. Что же касается чугунных радиаторов старого образца, то в процессе стравливания воздуха вместе с ним выходит большое количество теплоносителя. Малый диаметр выпускного отверстия крана для этого не предусмотрен, поэтому на такие батареи чаще всего ставят обычные шаровые краны. Заметим также, что установка крана Маевского обязательна на отопительных коллекторах и полотенцесушителях.

2. Кран Маевского: технические характеристики

Рабочая среда может быть двух типов, и в соответствии с этим есть клапаны, работающие с жидкостями – питьевой или технической водой и другими неагрессивными жидкостями, и воздушные клапаны для пара и сжатого воздуха.

Температура рабочей среды для большинства устройств составляет 100 – 120 °С. Есть модели, которые монтируются на системы с теплоносителем до 150 ºС.

Давление в большинстве клапанов равно 10 атм. Если же давление в системе выше, хотя встречается такое нечасто, рекомендуется установить кран Маевского, способный выдержать работу при 16 атм. В маркировке можно встретить обозначение Ру – номинальное давление, которое для трубопроводной арматуры по ГОСТ 356-80 соответствует значениям 1,0 и 1,6 МПа соответственно. Это постоянное давление воды, которое воздухоотводчик может выдержать в течение всего срока эксплуатации.

Тип резьбы может быть внутренним и внешним. Внешняя дюймовая может быть 1, ½ или ¾ дюйма. В маркировке такие краны будут иметь обозначение Ду 25, Ду 15 и Ду 20 соответственно, где цифры обозначают присоединительный размер в миллиметрах. Метрическая резьба может быть 10 мм с шагом резьбы 1 мм. Обозначение в маркировке М10х1.

Материал корпуса может быть латунь или сталь 20 (конструкционная углеродистая). Выбор связан с тем, что эти материалы наименее подвержены воздействию коррозии, поэтому изделия выдерживают заявленный срок службы. С этим параметром связан класс герметичности. Не у всех изделий производитель его указывает, поэтому надо помнить, что по ГОСТ 9544-93 для трубопроводной запорной арматуры это должен быть класс А (без видимых протечек).

Устройство выполняет всего одну функцию – удаление воздуха из системы отопления, поэтому выбрать его по характеристикам совсем не сложно. Следует лишь помнить, что они должны соответствовать типу системы. Для отопительной системы в собственном доме подойдут любые модели, а для квартиры в многоквартирном доме надо подбирать кран по давлению и температуре. Эти параметры можно узнать в соответствующей организации (ЖЭК, ТСЖ и др.).

3. Типы воздухоотводчиков и их устройство

Автоматический кран Маевского

В процессе развоздушивания системы это устройство не требует участия человека – работает благодаря поплавковой системе, которая открывает/закрывает выпускной клапан. Кран чувствителен к засорению, поэтому периодически его надо снимать и прочищать. И по этой же причине он устанавливается преимущественно в индивидуальных отопительных системах, где качество теплоносителя выше, чем в централизованных.

По конструкции представляет собой воздушный клапан с поплавком. Клапан соединен рычагом с золотником, который перекрывает выпускное отверстие. В зависимости от положения поплавка происходит воздействие на подпружиненный золотник. Когда в системе нет воздуха, автоматический кран полностью заполнен теплоносителем, и поплавок находится в верхнем положении. Когда воздухоотводчик заполняется газами, поплавок опускается, рычаг ослабляет свое воздействие на золотник. В результате отверстие открывается – воздух выпускает сам себя.

Ручной кран Маевского

Представляет собой простое устройство, которое устанавливается в разных отопительных системах. Нечувствителен к качеству теплоносителя и может эксплуатироваться длительное время без профилактических работ. Стравливание воздуха осуществляется через принудительное откручивание запорного винта.

Простота конструкции объясняет надежность и повсеместное использование запорной арматуры такого типа. Напоминает вентиль с конусообразным винтом внутри. Отверстие, в которое входит этот винт, имеет небольшой диаметр, что дает возможность конструкции сообщаться с теплоносителем в радиаторе и обеспечивает лучшую герметичность при гидроударах. Когда винт вкручивается в отверстие, теплоноситель перекрывается полностью. Если его выкручивать, отверстие будет открываться, и через него начнут выходить скопившиеся газы. Спуск воздуха проходит по специальному отверстию на шайбе диаметром около 2 мм. Для обеспечения герметичности системы при монтаже на таком клапане предусмотрено уплотняющее кольцо. Разные производители выпускают краны с несколькими вариантами шлицов – запорных винтов. Чаще всего встречаются с резьбой под отвертку, но в продаже можно найти и модели с головкой, которая затягивается специальным ключом.

Большую часть времени ручной кран остается закрытым. Чтобы развоздушить радиатор, необходимо взять отвертку или ключ, который идет в комплекте, вставить в винт и сделать 1 – 2 оборота. В этот момент скопившийся в батарее воздух попадет в протоки рабочего винта, затем в образовавшийся канал и начнет выходить наружу. При этом вначале вы можете услышать характерное шипение, а через некоторое время воздух будет выходить вместе с теплоносителем. Поэтому прежде чем стравливать воздух при помощи крана Маевского, подготовьте емкость для сбора воды. Вода течет тоненькой струйкой, и много ее не вытечет. Когда струйка станет сплошной, поверните отвертку или ключ в обратном направлении, чтобы закрыть клапан. Такую процедуру проделывают несколько раз в году – в начале и конце отопительного сезона обязательно, и в период работы батареи время от времени.

Некоторые производители отопительного оборудования выпускают запорную арматуру и рекомендуют пользователям ставить радиаторы и воздухоотводчики одной марки. Поэтому в продаже можно встретить комплект – шаровой кран с краном Маевского. В выборе этих необходимых запорных элементов нет ничего сложного – вам лишь надо определиться с видом воздухоотводчика и посмотреть технические характеристики. Кроме этих расходных материалов, в специальной рубрике вы найдете крепеж, уплотнительные кольца, прокладки и другие принадлежности для радиаторов. Выбирайте и делайте заказ!

Что такое кран Маевского, зачем он нужен и как его правильно устанавливать

Низкая эффективность работы отопительной системы в большинстве случаев объясняется просто: батареи завоздушены. Небольшое количество воздуха попадает в систему, накапливается в отдельных ее элементах и препятствует нормальной циркуляции теплоносителя. Решить проблему завоздушенности радиаторов не сложно — достаточно установить обычный кран Маевского. С его помощью удалить лишний воздух из системы очень легко, а количество теплоносителя при этом останется неизменным.

Как работает данный прибор?

Небольшой цилиндр устанавливают вверху радиатора или в другом подходящем месте. Внутри цилиндра расположен специальный клапан, который управляется винтом.

Кран Маевского на радиаторе

Кран Маевского — это небольшое устройство, отличающееся простотой в установке и эксплуатации. Для обслуживания ручной модели понадобится некоторое пространство в нише радиатора

Если нужно спустить воздух из системы, кран просто открывают, а затем закрывают. Это первое, что следует сделать, если радиатор или какая-то часть отопительной системы прогревается слабее, чем остальные. Если вскоре температура нагрева в проблемном месте повысилась, проблему можно считать решенной. Если после стравливания воздуха радиатор не нагревается, скорее всего, он засорен. Придется демонтировать радиатор, промыть его и установить снова.

Если система работает в режиме принудительной циркуляции, перед стравливанием воздуха необходимо отключить циркуляционный насос. Если этого не сделать, часть воздуха будет увлечена потоком теплоносителя и останется в системе. После отключения насоса нужно подождать хотя бы пять минут, и лишь после этого открывать воздухоотводчик. За этот время пузырьки воздуха поднимутся вверх.

После того, как воздух покинет систему, из крана потечет вода. Это будет тонкая струйка диаметром примерно 1,5 мм. Поэтому еще до начала стравливания воздуха следует убрать от радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для применения крана Маевского не требуется сливать теплоноситель или демонтировать радиаторы. Изучив принцип работы крана маевского следует уделить внимание конструкции отдельных моделей.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство, в центре которого находится игольчатый запорный клапан. Движением клапана управляет специальный четырехгранный винт. Снаружи имеется резьба стандартного размера: ½, ¾ или 1 дюйм. Управляющий винт снабжен головкой с прорезью для крестовой отвертки. Кроме того, его можно вращать с помощью специального ключа или обычных пассатижей. Существует несколько моделей воздухоотводчика Маевского. Интересные сведения об этом полезном устройстве содержатся в следующем видеоматериале:

Модель на ручном управлении

Это самый простой и вполне надежный прибор, позволяющий контролировать количество воздуха в отопительной системе. Простейший кран Маевского состоит из:

  • прочного латунного корпуса;
  • стального игольчатого клапана;
  • пластикового кожуха.

Конструкция устройства может варьироваться: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других имеется специальное отверстие на грани гайки клапана. Помимо обычного ручного крана Маевского выпускают еще две его разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

Ручной кран Маевского

Ручной кран Маевского можно устанавливать практически на любых радиаторах. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или пассатижи

Конструкция автоматического крана Маевского

Это устройство выглядит как небольшой металлический цилиндр, в верхней части которого сделано отверстие. Внутри, помимо игольчатого клапана, находится также датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критической величины клапан открывается и спускает накопившийся воздух, а затем закрывается. Для работы такого прибора вмешательство человека практически не требуется, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию теплоносителя. Узкое отверстие может легко забиться, что приведет к ненужному срабатыванию клапана. Устранить такой засор можно с помощью обычной швейной иглы.

Что дает использование предохранительного клапана?

Воздухоотводчик Маевского с предохранительным клапаном — это несколько усложненная разновидность модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и начнет спуск теплоносителя из отопительного контура. Такая ситуация может возникнуть при внезапном гидроударе, в этом случае клапан позволит предотвратить поломку элементов системы.

Какой бы вариант вы не выбрали, мы рекомендуем вам покупать все отопительное оборудование в интернет-магазине «Гипострой» — это проверенный временем поставщик. Так, по ссылке Источник http://www.gipostroy.ru/catalog/category/klimat-i-otoplenie вы можете ознакомиться с актуальными на сегодняшний день ценами на отопительные приборы и комплектующие.

Как выбрать подходящее устройство?

Чтобы выбрать подходящую модель крана Маевского, необходимо оценить состояние и возможности своей отопительной системы, а также особенности размещения радиаторов. Простые модели на ручном управлении уместны практически везде. Следует помнить, что для вращения управляющего винта понадобится некоторое пространство: больше — для работы отверткой или пассатижами, меньше — если клапан открывают с помощью специального ключа. В нишах для радиаторов пространство может быть очень ограниченным.

Автоматизированные модели будут очень удобны именно для таких случаев с ограниченным доступом к радиатору, помещенному в тесную нишу или скрытому декоративным экраном. Однако использование автоматических воздухоотводчиков не рекомендуется в домах с централизованной системой отопления.

Обычно в таких домах теплоноситель настолько загрязнен, что отверстие крана вскоре забивается. Устройство придется прочищать раз в месяц или чаще, что сведет на нет все удобство его использования. Кроме того, перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс стравливания воздуха через двухмиллиметровое отверстие может занимать слишком много времени.

По этим же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТу 9544-93. Это устройство переносит повышение температуры до 150 градусов и пригодно не только для систем с жидким теплоносителем, но и для парового отопления.

Кран Маевского для чугунного радиатора

На старые чугунные радиаторы рекомендуется устанавливать специальные модели крана Маевского, которые изготовлены из латуни и обладают повышенной прочностью

Воздухоотводчики с предохранительным клапаном рекомендуются для монтажа в системы из труб ПВХ. Эти конструкции чувствительны к гидроударам и установка крана позволит предотвратить разрыв. Также эффективны эти модели в системах центрального отопления, которые часто подвергаются внезапным перепадам давления.

Выбор места и порядок установки

Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.

На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.

Кран имеет правую резьбу, а пробка — левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.

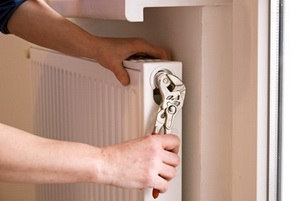

Установка крана Маевского

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран

При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет — при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.

Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.

При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.

Установка крана Маевского при вертикальной и горизонтальной схеме отопления

На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха

При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.

Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.

Кран Маевского на полотенцесушителе

Рекомендуется всегда устанавливать кран Маевского на полотенцесушитель. В зависимости от модели следует ставить один или два крана

Чтобы понять, нужно ли устанавливать воздухоотводчик в конкретном месте, следует просто представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, кран не нужен. Если же воздух не может покинуть систему естественным путем, понадобится специальный прибор.

Кран Маевского: устройство, принцип работы и обзор типовых схем установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

  • прямые штоковые ручные;
  • угловые штоковые ручные;
  • поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Разнообразие кранов Маевского

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

  1. Корпус металлический.
  2. Шток с резьбой и проходными канавками.
  3. Колпак с каналом для выхода воздуха.
  4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Кран Маевского под ключ

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Схема устройства крана Маевского

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Автоматический воздухоотводчик

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ для пробок и футорок

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристикаДопустимое значениеЕдиницы измерения
Давление (рабочее)10АТИ
Температура (максимум)120ºС
Диаметр прохода25,4 или 20,0мм
Диаметр резьбовой части25,4 или 20,0мм
Рабочая средавода и др. неагрессивные жидкости
Срок службы20 – 25лет
Класс герметичности«А»

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.

Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

  1. Отсечь радиатор от системы запорными вентилями.
  2. Выпустить из батареи примерно 1/3 объёма воды.
  3. Снять прибор с корпуса батареи.
  4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установка воздухоотводчика на батарее

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.
