Вентиляция на кухне: варианты устройства и схемы установки

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу. Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт.

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

  1. Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
  2. Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

1.1 Виды

Существует много разновидностей вентиляции на кухне, каждая из которых решает свои специфические задачи. Встроенное (оно же встраиваемое) оборудование выгодно тем, что оно вписывается в кухню с произвольной меблировкой, с какими угодно интерьерными решениями. Чаще всего такие устройства монтируются внутрь навесных шкафов. Однако есть более оригинальные решения, к примеру, расположение внутри стола. Если не получается совместить ось вытяжки с отверстием, соединительную трубу легко замаскировать мебелью.




Неплохой результат показывают и угловые вытяжки, и их плоские аналоги. Настенные конструкции обязательно ставятся на стены, непосредственно над плитами. Преимуществом таких изделий является широкое разнообразие их дизайнерских характеристик. Кроме того, есть и островные вытяжки. Подобные системы могут использоваться свободно в любом помещении. Купольные вытягивающие устройства считаются классическим решением. Но постепенно набирают популярность наклонные и вертикальные конструкции, поскольку они отличаются повышенными техническими возможностями.




Важно! Конфигурация не влияет на технологические аспекты работы вытяжки. В любом случае требуется добиться совпадения входного отверстия отводного канала и оси кухонной вытяжки. Напрямую сделать это не всегда получается, поскольку расположение плиты может быть произвольным. Маскировка трубы, связывающей их, чаще всего производится при помощи потолочного короба из гипсокартона. Дело в том, что разместить, укрыть трубу внутри стены в принципе невозможно.

Еще одна классификация вентиляционных систем подразумевает деление их на проточный и обеспечивающий циркуляцию тип. Первая разновидность давно признана специалистами более эффективной, но такие вытяжки могут нормально действовать только при наличии угольных фильтров.

1.2 Устройство и принцип работы

Эти моменты тесно взаимосвязаны между собой. Самым простым устройством отличается естественная вентиляция – она максимально использует природные процессы для организации обмена воздуха. То есть, если совсем просто описывать, в одно отверстие заходит холодный и тяжелый воздух с улицы, а когда он прогревается и засоряется – покидает помещение через другое отверстие. Такую систему смело можно реализовать в загородных домах и даже тех, что не подключены к электросети. Если возможностей одной только естественной вентиляции не хватает, на помощь приходят дополнительные элементы: вытяжка либо клапан для притока.

Но не всегда таких мер достаточно, чтобы обеспечить полноценное проветривание, тогда приходится использовать механическую систему. Она может дополняться вспомогательными компонентами, обеспечивающими следующие цели:

  • подогрев;
  • очистка;
  • увлажнение;
  • высушивание;
  • охлаждение воздушных масс.

Механическая вентиляция обладает такими преимуществами, как:

  • широкий радиус охвата;
  • удержание оптимальных параметров микроклимата;
  • возможность автоматизации работы.

Лучшим подвидом механических вентиляционных систем заслуженно считаются приточно-вытяжные комплексы. Они одинаково эффективно решают две главные проблемы проветривания помещений за счет пары взаимно независимых каналов. Движение воздуха организуется по тщательно подготавливаемым воздуховодам. Чтобы облегчить управление сетью и ее отдельными элементами, применяется автоматика. В обязательном порядке используются фильтры на приточном и выбрасывающем воздушную струю контурах.

Последний момент очень важен: следует позаботиться о чистоте не только поступающего извне, но и сбрасываемого наружу воздуха. Это поможет улучшить экологическую обстановку в конкретном населенном пункте. На большей части территории России уместно использование рекуператоров. Они сокращают расходы на отопление, а также одновременно улучшают параметры закачиваемого в холодный период воздуха. Такое оборудование может применяться и в составе систем естественной вентиляции.

1.3 Главные составляющие части вентиляции для кухни

Нормальное состояние атмосферы в помещении, где периодически работает газовая или электрическая плита, образуется большое количество запахов и испарений, удается поддерживать благодаря трем основным составляющим вентиляции кухни:

  • Принудительная вентиляция, обычно вытяжка в виде зонтика или рупора, установленного над варочной поверхностью. Для большой кухни точек забора загрязненного потока или просто окон в воздуховодах может быть несколько. На долю вытяжной системы вентиляции приходится до 90% нагрузки по очистке атмосферы кухни, а иногда и всей квартиры;
  • Естественная приточно-вытяжная вентиляция, основанная на вентканалах, встроенных в конструкцию здания. Простой и надежный способ удаления воздушного потока за счет естественной тяги в кирпичной вентиляционной шахте высотного дома. Обеспечивает 20-25% максимальной потребности в притоке свежего воздуха. Этого достаточно для создания комфортной атмосферы в квартире, но явно маловато для полновесной борьбы с продуктами горения газа и испарениями.

Обязательно нужно вспомнить оконные вентиляционные фрамуги и приточные клапаны. О них, как правило, не упоминают, считая их просто способом проветривания помещения кухни и квартиры. Но именно приточные устройства позволяют эффективно управлять притоком свежего воздуха в квартиру и кухню, обеспечивая минимальные потери тепла.

Система вентиляции на кухне в квартире

Методика планирования и построения системы вентиляции в кухне в значительной степени зависит от планировки и состояния квартиры. В новых проектах квартир естественная канальная вентиляция может и отсутствовать, но в этом случае обязательно должна присутствовать принудительная система удаления воздушных потоков.

Квартиры еще советской постройки, как правило, оборудовались небольшими кухнями с обязательными вентиляционными выводами, чаще всего без зонтичных вытяжек. Рупоры или зонтики владельцы устанавливали и подключали к вытяжным каналам в большей части своими силами.

Это не означает, что естественная вентиляция на кухне в квартире старой планировки не справляется со своими функциями. Упрощенная система вентиляция кухни обеспечивала достаточную мощность, но ее конфигурация и расположение не спасало от отложения жировых и пылевых налетов на стенах и меблировке кухни, а иногда и квартиры.

1.4 Системы вентиляции кухонь: естественная или принудительная

Не все знают о том, какая схема вентиляции для кухни лучше, стандартная естественная, когда отработанные газы выходят через канал на улицу или принудительная (для отвода загрязнённого кислорода используется вентилятор). Однозначного ответа на этот вопрос нет, ведь каждая из вытяжек выполняет свои функции, имеет свойственные достоинства и недостатки.

В кухне, не зависимо от её расположения (в квартире или частном доме) наличие системы естественной вентиляции обязательно. Особенное значение нужно уделять работоспособности оборудования, а особенно, если в комнате стоит газовая плита. В данном случае вредные выбросы будут выводиться на выход по вертикальному каналу естественной вентиляции. Правила вытяжки не считают принудительную вентиляцию обязательной инженерной коммуникацией, она лишь обеспечивает комфорт жильцов. Далее опишем каждый из типов воздухообмена более подробно, рассмотрим их сильные и слабые стороны.

Естественная вентиляция на кухне

Вытяжная вентиляция на кухне знакома всем жильцам по вертикальным шахтам, которые имеют выход на крыше жилого здания. Вредные вещества и испарения удаляются через такие хода, а свежий воздух поступает в помещения сквозь щели в окнах или специальные клапана на рамах. Тёплый, нагретый кухонной плитой воздух стремится вверх, он скапливается на потолке и уходит сквозь вентиляционное отверстие за пределы дома. На его место поступает свежий кислород с улицы.

Правильная, качественно смонтированная вентиляция для кухни в квартире отводит небольшое количество отработанного газа, но делает это в постоянном режиме. Очищенный от мусора вентканал способен отводить угарный газ и незначительные протечки топлива от кухонного оборудования. Для качественного удаления посторонних запахов должна быть смонтирована вытяжка над плитой.

Приточная вентиляция имеет следующие преимущества:

  • качественный воздухообмен в квартире;
  • отвод вредных веществ, которые выделяются во время приготовления пищи;
  • удаление запахов и повышенной влажности воздуха при включении нескольких конфорок;
  • отсутствие финансовых вложений на работу системы;
  • бесшумность.

Вентиляция на кухне с вытяжкой имеет следующие недостатки:

  • снижение эффективности работы при наличии жаркой погоды;
  • возможность обратного хода воздуха с улицы в кухню;
  • относительно небольшой объём перерабатываемого воздуха за единицу времени;
  • нужно постоянно проверять тягу в вентканале.

Не все владельцы загородной недвижимости знают, как правильно устроить естественную вентиляционную систему в частном доме. В этом случае каналы будут сделаны в стенах хозяйственных помещений, таких как ванная, туалет и кухня. Для качественного проветривания всего дома, а не только этих комнат необходимо дополнительно пускать поток воздуха из спальни, гостиной или столовой. В некоторых случаях нужно держать окна открытыми.

Если в кухне установлена четырёх конфорочная газовая плита, то часовой объём перерабатываемого воздуха должен находиться в пределах 90м3. Для эффективной работы вентиляционной системы необходимо установить канал с сечением 0,02м2. Этому параметру соответствует диаметр трубы 16сантиметров или шахта, выложенная из кирпича в форме квадрата с размером стороны 14 сантиметров. Вход в канал располагают на потолке или на расстоянии 20-30 сантиметров от него. Для обеспечения стабильной тяги нужен вентиляционный канал длиной от 5 метров.

Принудительная вытяжная система

Под понятием принудительная вентиляция подразумевают инженерную систему, в которой загрязнённые воздушные потоки выводятся наружу с использованием вентилятора. В кухне такие приборы монтируют разными методами:

  • В вертикальную шахту вентиляции.
  • В отверстие, сделанное в стене здания. В таком случае загрязнённый воздух будет выводиться из кухни наружу, минуя вентиляционные шахты.
  • Гофрированную трубу от кухонной вытяжки можно вставить в окно.
  • Некоторые потребители устанавливают над газовой плитой специальное устройство, вытяжку. Загрязнённый воздух может выходить из кухни в шахты естественной вентиляции или сразу на улицу через отверстие в стене.

Достоинствами подключения вытяжного вентилятора или кухонной вытяжки считаются:

  1. Улучшенная производительность. Эффективная вентиляция на кухне позволяет быстро удалять запахи и скопившиеся в воздухе вредные вещества.
  2. Кухонная вытяжка над плитой отводит вредные вещества до их попадания в пространство комнаты.

Минусами устройства вытяжки являются:

  1. Грязный воздух удаляется с комнаты только при работающем вентиляторе.
  2. Такая система требует финансовых вложений. Кроме стоимости самой вытяжки придётся постоянно платить за потребляемую электроэнергию.

Во время установки вентилятора в шахту нужно учитывать несколько важных моментов. Дело в том, что такое устройство имеет обратный клапан, который предотвращает всасывание грязного воздуха при неработающей вытяжке. Этот клапан нужно убрать, чтоб он не мешал работе естественной системы воздухоотвода. Следует отметить, что производительность прибора будет совпадать с паспортными данными только в случае устройства горизонтального отводящего канала небольшой длины. Современная вытяжка, подключенная к обще домовой шахте, будет иметь меньшую производительность, по сравнению с заявленными техническими характеристиками.

Схема вентиляции на кухне с вытяжкой

Схема вентиляции на кухне с вытяжкой

1.5 Увеличение эффективности зонтика на естественной тяге

В относительно небольшой по площади кухне зачастую вентиляцию оборудуют по упрощенной схеме. Над плитой или варочной панелью своими руками устанавливают рупорный или зонтичный воздухоприемник, а вывод через гибкую трубу подключают к вентиляционному каналу.

Большая часть запахов и загрязненного воздуха удаляется без особых затруднений, но эффективность системы, особенно в летнее время, остается в лучшем случае на среднем уровне.

Для улучшения производительности конструкции можно использовать следующий прием:

Система вентиляции на кухне в квартире

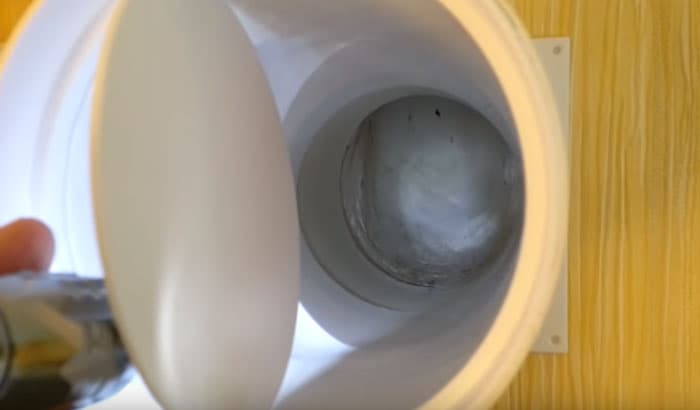

  • В противоположном от зонтика углу на внешней стене сверлится отверстие и устанавливается приточный электровентилятор с перепускным клапаном;
  • Двери и рамы оконного проема в кухне дополнительно обшиваются уплотнительным материалом, препятствующим перетеканию воздуха в соседние помещения квартиры.

Система вентиляции на кухне в квартире

Можно выбрать модель приточного клапана, дооборудованную датчиком угарного или углекислого газа. В этом случае система будет запускаться автоматически при работе плиты дольше 10 минут. За счет избыточного давления в помещении кухни, создаваемого приточным вентилятором, практически весь горячий воздух будет вытесняться в рупорный воздухоприемник или разгоняться по всей квартире.

1.6 Организация систем вентиляции кухни в новой квартире

За последние двадцать-тридцать лет ничего принципиально нового в построении систем вентиляции кухни придумано не было. Все так же, как и раньше, воздух, загрязненный испарениями и продуктами горения газа, вытесняется свежим воздушным потоком, далее собирается воздухоприемниками и удаляется за пределы помещения кухни.

Новинкой можно считать использование нового типа вентиляционных устройств рекуперационно-поглотительного типа, способных очищать и обновлять атмосферу кухни с минимальным притоком свежего воздуха. Но подобные поглотители применяются лишь в ограниченном числе случаев и не могут заменить для кухонной части квартиры полноценную вентиляцию, особенно, если в помещении используются газовые приборы – плиты или духовые шкафы.

1.7 Нормы и требования к кухонным вытяжным системам и монтажу

К вытяжным системам, как и к любой другой технике, предъявляются требования установки и техническим характеристикам:

  1. Соответствие размеров вытяжной системы и газовой плиты под ней для максимальной эффективности удаления запахов.
  2. Монтировать вытяжку нужно не меньше чем 50-60 см от плиты. Это делается с целью удобства работы. Кроме того, если вытяжка будет опущена слишком низко, есть большая вероятность возгорания скопившегося на ней жира.
  3. Производительность вытяжки должна заменять воздух не меньше чем 10 раз в час. Чтобы подсчитать, какой объем вытяжная система должна переработать, надо учесть площадь и высоту потолков на кухне. Рассчитывать по формуле: V = S * h * 10 * 1,3, где S и h – площади и высота комнаты соответственно, 12 – минимальный показатель обработки воздуха за 60 минут, 1,3 – коэффициент поправки.
  4. Если ветканала на кухне нет, то вытяжку лучше монтировать уже с возможностью регулировки производительности, рециркуляцией. Если подключить проточную вытяжку к естественной вентиляции, то это приведет к нарушению работы последней. Также не стоит включать такие устройства надолго.
  5. Мастера должны четко следовать инструкциям паспорта оборудования.
  6. Вытяжка выравнивается по уровню.
  7. Недопустимы повороты под тупым углом, любых поворотов должно быть как можно меньше.
  8. Если длинна трассы превышает 300 см, то необходим второй вытяжной вентилятор.
  9. Не нужно выбирать оборудование с большой мощностью, от него много шума, и оно не предназначено для жилого помещения.

1.8 Что выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

  • Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
  • Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
  • Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
  • Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

Помните, что любые добавочные функции увеличивают стоимость оборудования и уменьшают длительность его безаварийной работы.

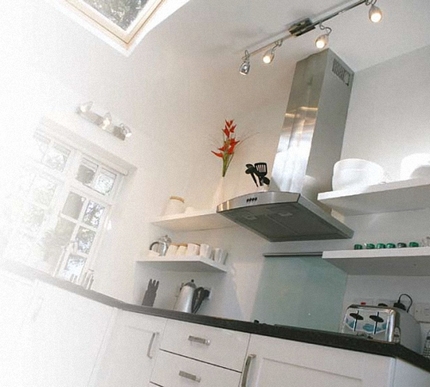

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Вентиляция на кухне

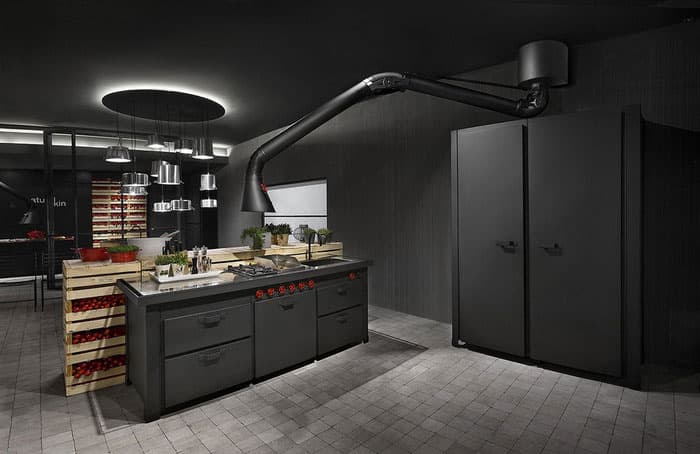

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Вентиляция на кухне

1.9 Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

  • Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
  • Фильтры. Все вытяжки оснащаются жироулавливающими фильтрами многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
  • Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
  • Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Схема вытяжки на кухне

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

1.10 Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Схема подключения вентилятора

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

2 Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.

2.1 Естественная вентиляция кухни с газовой плитой

При наличии газовой плиты вырабатывается небольшие излишки природного газа, естественная вентиляция успешно их удаляет и не дает накапливаться. Для профилактики необходимо периодически проверять вентиляционный канал на наличие достаточной тяги – для этого достаточно просто приложить к отверстию листок. Если он прилип – тяга удовлетворительная.

Плюсы естественной вытяжки на кухне:

  • Постоянное беспрерывное функционирование
  • Обеспечение общей вентиляции помещения, в комплексе с вентиляционными каналами в санузлах
  • Хорошее удаление все видов опасных испарений и лишней влаги. Приемлемое удаление неприятных запахов
  • Не требуются дополнительные расходы на установку и использование электроэнергии
  • Работа абсолютно бесшумно, не доставляет никакого дискомфорта жильцам

Несмотря на множество положительных факторов, есть у нее и ряд минусов:

  • Возможны падения эффективности работы вытяжки в жаркое время года, после длительных морозов
  • При наличии ряда неблагоприятных условий возможна реверсивная тяга, когда воздух начинает поступать с улицы в помещение, а не наоборот
  • Объем воздуха, удаляемый вытяжкой за единицу времени достаточно невелик, именно поэтому вытяжка для кухни часто не может справиться с неприятными запахами, возникающими при готовке
  • Для корректной работы вытяжки необходим нормальный приток воздуха снаружи. Современные метало-пластиковые окна закупориваются герметично и не могут обеспечить нормальный объем воздуха снаружи. Поэтому необходимо не забывать открывать окна во время готовки
  • Возможны засоры вентиляционного канала снегом или мусором. Соседи, из каких-то соображений удалившие вентиляционную шахту, могут перекрыть канал и остальным жильцам
  • Необходимо регулярно контролировать уровень тяги, при необходимости прочищать каналы

2.2 Принудительная вентиляция на кухне: преимущества и недостатки

Несомненным плюсом принудительной вентсистемы относятся высокая производительность работы, позволяющая быстро очистить воздух в помещении.

При установке принудительной вытяжки непосредственно над варочной плитой вредные летучие вещества удаляются еще до их распространения по кухне.

Среди главных минусов принудительной вентиляции нужно упомянуть:

  • Более высокая себестоимость, по сравнению с естественным вариантом вентиляции.
  • Зависимость работы от постоянного наличия электроэнергии в сети.
  • Наличие в конструкции механического оборудования, способного изредка выходить из строя.
  • Высокий уровень шума работающего вентилятора.

3 Какими бывают вытяжки на кухне?

В продаже представлено множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:

  • По способу очистки.

Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.

  • По конструктивным особенностям.

Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов. Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.

Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.

3.1 Рециркуляционные вытяжки: особенности

Вытяжки рециркуляционного типа не требуют монтажа воздухопроводов, но не защищают от CO. Поэтому лучше использовать проточные или комбинированные модели. Однако при их установке возникает проблема, как подключить вытяжку на кухне к вентиляции с наименьшими затратами.

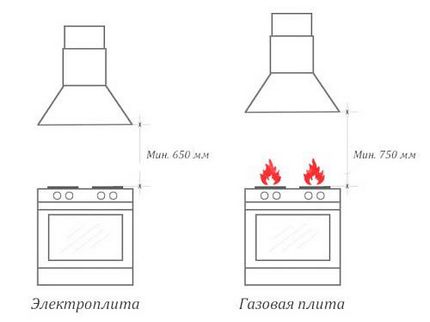

При монтаже вытяжки кухонной необходимо обеспечить оптимальную высоту над варочной поверхностью:

  • от 65 и до 75 см – при использовании электроплит;
  • от 75 и до 85 см – для плит газовых.

Для эффективного использования площадь всасывающей панели вытяжки должна быть больше площади плиты.

3.2 Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

  • устойчивость к ржавчине;
  • простота сборки;
  • низкая стоимость;
  • гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
  • малый вес, благодаря которому гораздо проще осуществить монтаж;
  • отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

  • алюминий является простым и универсальным материалом;
  • изделия стоят дешево;
  • быстрый и простой монтаж;
  • конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

  • Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
  • Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
  • Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

  • Относительная дешевизна.
  • Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
  • Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.
  • для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
  • для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
  • большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
  • для герметизации каналов потребуется использование специальных средств;
  • в процессе эксплуатации ощущается сильный шум.

3.3 По способу очистки воздушных масс

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

  • Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
  • Циркуляционные. В этой модели предусмотрен угольный фильтр, похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Эвакуирующая вытяжка

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

3.4 Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только мощностью очищения воздуха, но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

Купольная вытяжка

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

  • Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.
  • Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто встроенная вытяжка комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

3.5 Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

Настенная вытяжка

Хорошо, если в помещении вашей кухни высокие потолки, тогда и скромная настенная вытяжка будет смотреться очень эффектно

По месту установки вытяжки делятся на:

  • Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.
  • Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.
  • Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Островная вытяжка

Что уж говорить о кухнях, площадь которых позволяет разместить плиту и рабочий стол прямо в середине помещения, а вытяжку – над островной плитой

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Правила монтажа вытяжки

Правил монтажа вытяжки не так уж и много, но им необходимо строго следовать, поскольку они продиктованы заботой о безопасности владельцев дома

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в этом материале.

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

4 Как правильно установить вытяжку на кухне

На кухнях во многих домах и квартирах можно встретить вытяжку, установленную над варочной плитой. Её цель – не дать распространяться вредным химическим веществам и пару, вырабатывающимся в процессе приготовления пищи, по кухне и другим комнатам. Все вредные вещества, вместе с загрязненным воздухом захватываются вытяжкой и удаляются через вентиляционную шахту наружу.

Однако, не многие знают, что при установке вытяжки следует соблюдать правила.

Так, зонт вытяжки должен располагаться на определенной высоте над уровнем плиты. Для газовых варочных плит это расстояние составляет не менее 55 см, а для электроплит – не меньше 35 см.

высота до вытяжки

При установке автономной вытяжки, не присоединяемой к вентканалам, следует помнить, что встроенный фильтр способен обеспечить задержание только аэрозольных загрязнений. Защитить же от утечки газа из баллона или газовой магистрали, либо обезвредить угарный газ, фильтр вытяжки не сможет.

Поэтому, правильная установка кухонной вытяжки всегда производится с подключением устройства к вентиляционной шахте. Иначе она не сможет удалять вредные химические компоненты, образующиеся при приготовлении пищи на плите.

4.1 Расчёт вытяжки для кухни

Но прежде чем подобрать подходящий для данных условий тип вытяжной установки, необходимо произвести примерный расчёт объёмов удаления загрязнённого воздуха.

Выкладки делаются в первую очередь исходя из размеров кухни. Расчёт электрической части производят уже согласно имеющейся модели вытяжки.

Предположим, габариты кухни составляют 3 м х 4 м. Таким образом, площадь помещения в этом нашем примере S = 12 м2. Если высота стен равна 2,5 м, то объём кухни получится V = 12 х 2,5 = 30 м3.

Производительность вытяжки (сколько кубометров в час) высчитывается как произведение размеров помещения на коэффициент К. Для электрических плит К примерно равен 12 единицам, а для газовых — 20. Он обозначает количество полных замен воздуха во всём помещении за час.

В нашем случае мы будем использовать газовую плиту. Получаем такую производительность вытяжки: П = 30 х 20 = 600 кубометров в час.

Для агрегата с подобной величиной, как показывает практика, потребуется вентилятор с мощностью не более 1 квт. При расчёте электропроводки будем учитывать эту характеристику.

Для мощности 1 квт согласно стандартным нормам проектирования электропроводников достаточно сечения проводов 2,5 мм2. Такой параметр используется в линиях в квартирах. Следовательно, для монтажа подойдёт любая ближайшая розетка на кухне.

Площадь сечения воздуховодов принимается согласно следующих правил:

  1. Она должна быть не меньше, чем выходное отверстие вытяжки.
  2. Сечение воздуховода должно быть не больше, чем площадь проёма общедомового канала.

При монтаже трубопровода вентиляции нужно помнить ещё одно золотое правило: чем меньше изгибов линии, тем лучше производительность.

Заземление для вытяжки не требуется.

Часто в новостройках на кухне уже выведен специальный двухжильный провод именно для вытяжки. Обычно в квартире только что возведённого дома этот кабель торчит из стены прямо под отверстием вентиляционного канала на высоте около метра над предполагаемой поверхностью плиты.

4.2 Необходимый инструмент

Необходимый инструмент

Прежде чем приступать непосредственно к процессу под названием «Установка вытяжки», необходимо подготовить всё, что может пригодиться для этого: дополнительные материалы и инструментальный набор. Для комфортной установки вытяжки не кухне своими собственными руками, необходимо располагать:

  • перфоратором и дрелью (крепёж на стену вытяжки требует полного набора боров для сверления бетона и кафеля);
  • шурупами, саморезами и дюбелями, предназначенными для работы с пенобетоном, ракушечником и пористым материалом;
  • отвёрткой, молотком и ножницами;
  • простым карандашом и треугольником;
  • уровнем и отвесом;
  • доступом к внешней розетке, удлинителем для работы с перфоратором;
  • вентиляционным гофром с сечением 150 мм, купленным с запасом;
  • двумя хомутами с таким же сечением, кожухом и зажимами для осуществления крепежа кожуха;
  • монтажной лентой, сделанной из полипропилена и катушкой скотча;
  • решёткой, для установки на вытяжное отверстие;
  • сеткой, защищающей от проникновения внутрь насекомых, птиц и летучих мышей;
  • устойчивой стремянкой либо табуретом;
  • электрическим лобзиком, чтобы делать отверстия в стенке кухонного шкафа;
  • монтажной пеной и силиконом.

Примите к сведению! Прежде чем начать монтаж современной кухонной вытяжки своими руками, перед сверлением, удобно и практично соорудить небольшие «кармашки» их скотча, чтобы предотвратить попадание крошки и пыли внутрь вытяжки.

4.3 Этапы монтажа

Этапы монтажа

Всю процедуру по установке и подключению вытяжной системы мы предлагаем разделить на три ступени:

  • Ступень № 1 – устанавливаем систему с учётом грамотной локации, что предполагает её закрепление либо к стене, либо к потолку.
  • Ступень № 2 – подключаем вытяжку к источнику электропитания. В случае близкого расположения розетки, никаких особых проблем не возникнет. Если же источник электричество далеко, то к нему придётся осуществлять протяжку провода (временно можно пользоваться удлинителем).
  • Ступень № 3 – Это ступень требуется только тогда, когда Ваша модель вытяжки нуждается в выводе отработанного воздушного потока в вентиляционную систему. Вы должны подключить воздуховод, и осуществить его вывод в вентиляционный канал.

4.4 Антивозвратный механизм

    Как сделать вытяжку на кухне в квартире
    Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

4.5 Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

расширение отверстия вентиляционного канала под вытяжку

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

как устроен стандартный вентиляционный канал в многоэтажных домах

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

переходник для подключения гофры на 125 на вытяжку

Соединение разных диаметров делается при помощи специальных переходников.

подключение вертикального участка на вытяжку

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

звукоизоляция на гофре вытяжки

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

как понизить уровень шума от кухонной вытяжки

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

силикон для соединения воздуховода вытяжки на кухне

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

клапан гравитационного действия

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

под каким углом устанавливается обратный клапан на вытяжку

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Установка встроенной вытяжки в шкаф

Поговорим о том, как установить вытяжку на кухне в шкафу своими силами. Для удобства и наглядности, разделим процесс монтажа вытяжки в шкаф на последовательный алгоритм действий:

  • Прежде всего, необходимо изготовить анти возвратный механизм, в виде короба. Вам для этого будет нужен либо листовой алюминий, либо оцинкованная сталь. Но, гораздо удобнее приобрести для этого обратный клапан, который устанавливается непосредственно перед вентиляционным отверстием.

Необходимые для этого инструменты: электролобзик, дрель и монтажная пена, герметик, саморезы и дюбеля.

  • Затем вытяжку надо установить на шкаф, и сделать разметку её основания. Чтобы отпилить отверстие под вытяжку в шкафу, подойдёт электролобзик. Сначала потребуется дрелью сделать маленькие отверстия, а затем уже выпиливать размеченную форму. Так Вы сможете сохранить шкаф, предотвратив его от повреждения при резке.

установить на шкаф

  • Затем следует установить гофрированный воздуховод внутрь шкафа, обрезать его с учётом требуемой длины и загнуть наружу.

гофрированный воздуховод внутрь шкафа

  • После этого шкаф, с уже установленным в него воздуховодом, надо зафиксировать на стену. Чтобы обработать все стыки воспользуйтесь герметиком, изготовленным на основе силикона.
  • Затем приступайте к процессу стыковки гофрированного рукава с вентиляцией. Для закрытия всех щелей, отлично подойдёт использование монтажной пены, а для маленьких изъянов – силиконовый герметик.
  • Вытяжку, установленную в шкаф, закрепите саморезами и дюбелями. Для её окончательной фиксации используйте хомут.

Чтобы установить пластиковый воздуховод, советуем воспользоваться этой же схемой. Есть лишь одно «но»: для обеспечения углов, надо будет использовать специальные переходники, а трубы располагать с минимальным числом изгибов (каждый поворот – это утрата 10% мощности).

Не забывайте! По причине того, что кухня – это место повышенной влажности, то шкаф, который изготовлен из дерева, весьма быстро становиться непригодным. В таком случае, установка вытяжки должна производиться на стенку, без использования шкафа. Для этого нужна будет п – образная рама: чтобы её изготовить нужен металлический уголок.

Завершив все установочные работы, следует осуществить подключение вытяжной системы к электричеству, с обязательным условие заземления, и протестировать её работу.

Крепление к стене навесной или купольной модели

По внешнему виду вытяжки над плитой навесной и купольной моделей весьма различны между собой, но, при этом, они обе должны крепиться к поверхности стены. Для этого, их задний корпус имеет четыре отверстия: по два с каждой стороны. Кроме того, производители снабжают свои изделия схемами установки, монтажными инструкциями и шаблонами, с отметками мест для крепежа.

Крепление к стене навесной или купольной модели

Всё, что Вам потребуется, это приставить промышленный шаблон к стенке и сделать отметины (в случае отсутствия шаблона, надо произвести замер расстояния между отверстиями и, потом, перенести на стенку).

Затем всё гораздо проще: надо взять дрель и сделать отверстия. Вставить в них пластиковые заглушки и навесить вытяжку на дюбель — гвозди, проверив уровень горизонтальности установленной системы.

Данный вариант особенно подходит при наличии идеально ровной стенки, когда ничто не мешает. Но, зачастую рядом со стеной проходит газовая труба, не позволяющая повесить вытяжку вплотную со стеной.

Возьмите на заметку! Если такое происходит, то прибейте к стенке бруски из дерева. Затем, к ним, крепите вытяжную систему. Но, не забывайте, что со временем эти бруски будут покрываться слоем копоти и жира.

Имеется ещё и второй способ, как установить вытяжку на кухне своими руками за трубами. Для этого надо воспользоваться шуруп – шпильками (или шпильками сантехническими).

шпильки

Как крепятся такие шпильки? Они имеют нарезку для вкручивания в стенку. Их использование позволит закрепить вытяжку для кухни, отдалив её от стены (при этом, шпильки выпускаются различных размеров, а все гайки сделаны под биту, либо восьмигранный ключ).

Как подключить вытяжку к электричеству

Как подключить вытяжку к электричеству

По причине того, что потребляемая мощность вытяжек редко бывает более 1 кВт, то возможно осуществить их подключение посредством стандартных розеток (желательно с заземлением).

При старой и ветхой проводке, требуется самостоятельно заземлить провод. Нельзя крепить его к поверхности водопроводных или отопительных труб: можно получить электрическую травму, причём не только членам Вашей семьи, но и соседям (с летальным исходом).

Возьмите на заметку! Для протяжки провода заземления, необходимо подойти к щитку и найти шину с прикреплёнными к ней проводами, либо трубу, к которой прикручен многожильный провод. К ним можно подключить и собственный многожильный провод (но, не трогая те, что уже установлены). Для нормального функционирования, величина сечения должна составлять 2,5 мм. Проводник должен использоваться медно – многожильный с негорючей оболочкой.

Для удобства монтажа, многие вытяжки для кухни укомплектовываются вилкой на конце провода. Их подключать весьма просто: нужна лишь розетка.

Но, есть и модели, шнур которых имеет на конце не вилку, а проводки. Это делается для того, чтобы потребитель сам принял решение о том, как подключать систему: либо с помощью вилки, либо с помощью клеммной колодки (кстати, отлично подойдут клеммники Wago).

4.6 Подготовка отверстия вентиляционной шахты

подготовка вентиляционной шахты для воздуховода вытяжки

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

жидкость церезит для борьбы с плесенью и грибком

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

образование плечени и грибков в вентиляционной шахте вытяжки

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

зачем заумуровывать воздуховод в вентиляционный канал

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

4.7 Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

  • убирают кухонную утварь, текстиль и предметы декора;
  • накрывают мебель и технику;
  • застилают плотной тканью пол в районе монтажа;
  • освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

  1. Островные – над плитой, расположенной в центре комнаты.
  2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
  3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900—2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

  • ПВХ;
  • полипропилена;
  • полиуретана;
  • виниуретана;
  • пластика;
  • полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

  1. Высверливают отверстие в стене для установки станины.
  2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
  3. Крепят станину к стене и устанавливают перфоратор.
  4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
  5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
  6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
  7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
  8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

4.8 Незаконность установки вытяжки

мощная вытяжка в квартире на кухне

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

5 Изготовление вытяжки на кухне своими руками

Перед тем как сделать вытяжку на кухне, проверяют исправность вентиляционных каналов в доме. Если вентиляция забита или частично загрязнена, уменьшается тяговая сила, вытяжка не работает на полную мощность. Поэтому сначала чистят систему и обеспечивают приток воздуха на кухню.

Устройства выполняют из термостойких, коррозионно-устойчивых и долговечных материалов. Для изготовления корпуса часто используют нержавеющую сталь, затем покрывают ее эмалью.

Простым и недорогим способом является монтаж оборудования в шкафчике над варочной поверхностью. Для этого внутрь устанавливают гофрированную трубу и электрический вентилятор. Если такой шкафчик отсутствует, а сам вытяжной агрегат не выглядит эстетично, вытяжку делают из гипсокартона. Процесс изготовления трудоемкий, затратный, но результат впечатляет.

5.1 Из гипсокартона

Чтобы сделать вытяжку на кухне своими руками, необходимо подготовить следующие инструменты и материалы:

  1. Гипсокартон.
  2. Профиль из оцинкованного металла.
  3. Уголки.
  4. Гофротруба.
  5. Крепежные элементы.
  6. Краска, шпатлевка.
  7. Изоляционный материал.
  8. Перфорат.
  9. Шуруповерт.
  10. Ножницы для резки металла.
  11. Лазерный уровень или рулетка.
  12. Кисти, шпатель.

Процесс изготовления вытяжки выполняется в несколько этапов:

Разметка. Для этого необходимо определить участок, на котором будет располагаться вентиляционное отверстие. Если оно находится в стороне от плиты, гофрированную трубу размещают в коробе из гипсокартона.
Создание каркаса. Каркас для вытяжки имеет особенности. Самый простой способ размещения воздухоотвода – по прямой, без углов и отклонений. Металлические оцинкованные профили монтируют к стене, используя анкеры, по всему периметру. Если труба проходит с изгибами, сначала выполняют разметку на потолке, первый профиль укладывают частями вниз и крепят с помощью саморезов. Затем устанавливают вторую часть и поперечные планки. Элементы каркаса следует обшить гипсокартоном.
Изготовление корпуса. Из профиля делают нижнюю раму, закрепляют ее. После этого вырезают части каркаса и соединяют с основой. Для усиления жесткости боковые стороны оснащаются дополнительными перемычками.
Соединение с вентиляционной системой. В воздуховоде делают отверстие для вывода гофры и проверяют наличие тяги. Для бесшумной работы обшивают изоляционным материалом.
Декоративная отделка. На углы прикрепляют уголки, после этого гипсокартон нужно наложить на все элементы устройства, обработать шпатлевкой и окрасить.

5.2 Из фанеры

Вытяжку на кухню своими руками можно изготовить из недорогих и доступных материалов, например фанеры. Работа выполняется по принципу обустройства гипсокартонной конструкции.

Чтобы сделать короб для вытяжки на кухне, ножницами из тонких фанерных листов вырезают стенки купола и каркаса, склеивают, шлифуют, обрабатывают. Последним этапом является окрашивание или нанесение лака.

6 Воздуховод для кухонной вытяжки

Палитра воздуховодов, используемая для вытяжных кухонных систем, весьма различаются между собой по трём параметрам:

  1. Материал изготовления.
  2. Форма.
  3. Уровень жёсткости.

Изделия, используемые для установки вытяжки на кухне, бывают гибкими (гафрированными), либо изготовленными из сплошного гладкого и жёсткого пластика.

Трубы для вытяжки изготавливаются из пластика нескольких видов:

  • ПВХ;
  • фторопласт;
  • полипропилен;
  • полиэтилен низкого давления.

Чтобы осуществить подсоединение к вытяжке, применяются первые три вида из перечисленных выше пластиков: они устойчивы к высокой температуре и имеют приличную жёсткость.

Воздуховоды, в свою очередь, имеют две вида сечения:

  • прямоугольное;
  • круглое.

Прямоугольный пластиковый канал имеет более компактный размер, его несложно замаскировать под навесным потолком, и он более удобен при установке.

Круглая форма труб способствует лучшему пропуску воздуха, и обладает низким уровнем шума.

6.1 Размеры воздуховодов для вытяжек

Размеры воздуховодов для вытяжек

Не забывайте о том, что покупая воздуховод из ПВХ, следует ещё и купить переходники. Они нужны для того, чтобы соединить пластиковую трубку с вытяжкой. Помимо этого, они применяются для изгибов воздуховода и возможности крепления к общей вентиляционной системе всего дома. Поэтому, если Вы решите использовать гофр, то сможете сэкономить на ненужных переходниках.

Следует знать! Протяжённость трубы ПВХ не должна быть больше трёх метров. Иначе уровень производительности вытяжной системы будет снижаться с каждым дополнительным метром её длины. Каждый фрагмент изгиба также плохо сказывается на производительности вытяжки, поэтому надо стараться избегать девяностоградусных углов. Можно делать не более трёх колен и точек изгиба.

Диаметр трубы из пластика следует подбирать строго по сечению вентиляционного отверстия:

  • размерный ряд прямоугольных и квадратных воздуховодов ПВХ имеет стандартные величины. Наиболее часто применяются размеры: 110 Х 55, 120 Х 60 и 204 Х 60 мм;
  • показатели круглых труб из пластика: от 110 – до 150 мм. (диаметр).

6.2 Как крепить гофру к вытяжке и вентиляции

В случае, если у Вас есть намерение осуществить монтаж вытяжки с использованием алюминиевого гофрированного рукава, то необходимо решить вопрос со способом её крепления к корпусу и к вентиляции. Для этой цели необходимо приобрести хомут нужного размера (бывают металлические и пластиковые).

Помимо хомута, пригодится специальная вентиляционная решётка, имеющая наверху дыру для подключения трубки воздуховода. Внизу она имеет отверстие для удаления «грязного» воздуха из кухни с помощью естественной циркуляции на протяжении того времени, пока вытяжная система не функционирует.

Примите к сведению! Чтобы закрепить гофру, надо использовать решётку с выступом: в таком случае, отверстие окружает небольшой бортик. Именно на него и надевают гофру, а затем её закрепляют хомутом нужного размера. Так же следует закреплять и гофру к вытяжке: тоже при помощи выступа.

6.3 Как крепить воздуховод к стенам

Пластиковые воздуховоды имеют особые крепежи в виде защёлки. Их сначала монтируют в стенку при помощи дюбелей. Чаще всего бывает достаточно лишь одного крепления на участок до 60 см. Именно в данные защёлки при монтаже, при небольшом усилии, и вставляются трубы.

Когда Вы желаете осуществить потолочное крепление воздуховода, используйте точно такие же крепежи. В случае необходимости выдержать некоторую дистанцию от потолка, данный вид крепления не годится. Тогда Вам нужно будет взять перфорированные подвесы (гипсокартонные), закрепить их к потолку, а потом к ним прикрепить маленькими шурупчиками ПВХ воздуховод.

Гофрированный воздуховод следует закреплять на стенку с помощью хомута, либо затяжек из пластика.

6.4 Куда и как выводить воздуховод

Как правило, систему отвода воздуха от вытяжки проводят в отверстие вентиляции (именно там проходит естественный процесс общедомового вентилирования, и присутствует тяга).

Но, это не грамотный подход, потому что существенная часть решётки оказывается закрытой воздуховодом, а сквозь оставшееся крошечное отверстие полноценный обмен воздушной массы не возможен.

Следует знать! Установка вытяжки на кухне требует подключения воздуховода в отдельно выделенный для него канал.

  • При наличии отдельного канала, на отверстие должна быть установлена такая же точно решётка, как на фотографии:
  • При монтаже вытяжки на кухне своими силами, в случае отсутствия отдельного канала, но наличия рядом наружной стенки, у Вас появится возможность осуществить вывод трубки на уличную сторону, поставив решётку снаружи.

Это два основных метода монтажа хорошо работающей вентиляции, с долгим периодом эксплуатации.

6.5 Как вывести на улицу

Прежде всего, чтобы осуществить вывод воздуховода в стенку, надо проделать в стене дыру. Именно производство отверстия и является основной сложностью данной работы.

Когда дыра будет готова, надо в неё вставить «тело» воздуховода, а оставшиеся просветы закрыть с помощью раствора. С внешней стороны дыру необходимо закрыть решёткой (во избежание попадания в неё грязи, лишних предметов, птиц и т.д.).

Чтобы предотвратить задувание в квартиру уличного воздуха, необходимо поставить систему обратного клапана — на представленном ниже рисунке мы обозначили его скошенной линией:

обратный (антивозвратный) клапан

Если внимательно рассмотреть картинку, то можно заметить, что обратный (антивозвратный) клапан – это легкая пластинка из пластика, либо металла. Её неподвижно закрепляют в двух точках к трубе (верх и низ), а «лепестки» подпираются несильной пружинкой.

В нерабочем состоянии вытяжной системы, клапан закрывает доступ воздушных масс с улицы. Как только вытяжка включается, пластина, благодаря пружинке, осуществляет возврат на место.

Запомните! Если Вы решите не устанавливать обратный клапан, то в зимний период на кухне будет очень холодно, благодаря ледяному уличному воздуху, попадающему в квартиру.

6.6 Чтобы вытяжка не мешала естественной вентиляции на кухне

Используя обычный тройник и обратный клапан, Вы можете монтировать вытяжную систему таким образом, чтобы она не смогла помешать процессу естественной вентиляции кухонного помещения. Для этого Вам поможет:

  • специализированная вентиляционная решётка;
  • наличие обратного клапана;
  • наличие обычного тройника.

Как это следует устанавливать? Вы должны к вентиляционной решётке прикрепить тройник: к нижнему его входу следует подключить воздуховод от вытяжки, а на свободный выход установить обратный клапан таким образом, чтобы запирались при проходе воздушного потока из трубы, как это показано на картинке:

обратный клапан

Расскажем о том, каким образом функционирует такая система.

Когда вытяжка пребывает в состоянии покоя, «лепестки» клапана отогнуты, и воздушный поток из кухонного помещения попадает в вентиляционный канал, проходит сквозь решётку и открытый выход тройника.

Как только система включается, воздушный поток от вытяжки осуществляет разворот пластинки клапана, и воздушный поток поступает в вентиляционную систему. В момент выключения вытяжки, пружинки вновь открывают проход воздуха сквозь тройник.

Возьмите на заметку! С внешней стороны, подобная система не совсем привлекательна, и её, конечно же, следует замаскировать. Но, она является единственным способом подключения вытяжки, к единственно существующему вентиляционному выходу, при сохранении воздухообмена.

7 Ошибки при установке кухонной вытяжки

глухое подключение гофры вытяжки к вентканалу

Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

неправильное подключение воздуховода к вытяжке и вентиляции

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

присоединение маленького воздуховода к вытяжке с большим диаметром фланца

Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

вывод воздуховода от вытяжки на улицу через стену

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм. Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

вывод вентиляции по фасаду до крыши здания

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

как теряется производительность вытяжки на поворотах

Сложная геометрия трассы с большим количеством переходов и искривлений.

обход воздуховодом от вытяжки газовой трубы

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

слшиком мощная вытяжка засасывающая все подряд

Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

рекомендуемая ысота установки вытяжки над газовой и варочной электрической плитой

Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

плохое уплотнение вентиляционного воздуховода вытяжки чем грозит

Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

как правильно располагать вентиляционную решетку на вытяжке

Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

можно ли подключать вытяжку через переноску

Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.
А значит проводку под него нужно делать стационарную и с умом.

неправильная установка обратного клапана на воздуховоде вытяжки

Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

8 Советы и рекомендации по эксплуатации вытяжки на кухне

Прочищать систему следует 2 раза в год. Вентиляционные решетки для вытяжки на кухне снимаются, очищаются от гари. Это помогает не допустить воспламенения. Но если нет опыта и знаний о том, как сделать вытяжку на кухне, в квартиру лучше пригласить электрика. Тем более, он может наглядно показать, как проводить чистку.

9 Советы по уходу

Какой бы качественной ни была вытяжка и воздуховоды, как тщательно ни было выполнено ее оформление – часто эти конструкции становятся источниками проблем. Отсутствие систематического ухода за кухонной вентиляцией регулярно приводит к появлению дурного запаха. Если внутри установлены акриловые фильтры, их придется заменять каждые 3 месяца. Не существует способа их очистить. Стоит обратить внимание, если вытяжка работает максимально активно, смена фильтров потребуется чаще.

Металлические конструкции ежемесячно извлекают и основательно промывают. Необязательно делать это вручную, можно применить и посудомоечную машину. Но в этом случае придется задавать подходящий режим. Менять угольные фильтры нужно ежегодно, поскольку они работают исключительно при рециркуляции. Если заведомо известно, что такой режим использоваться не будет, можно обойтись вообще без них.

Важно: прежде чем начинать работу с вентиляцией, нужно обесточить вытяжку.

Любая внешняя деталь должна быть очищена от копоти и пыли. После этого ее вытирают досуха. Протирать нужно и панели управления. Вытирать корпус требуется сухим полотенцем. Соблюдение этих рекомендаций поможет продлить срок эксплуатации системы.

Вентиляция в панельном доме: схема, как устроена, особенности работы

Ни одно здание не может обойтись без того, чтобы в нем был организован правильный газообмен или вентиляция. Только в этом случае можно говорить об уверенности в отношении того, что в строении не будет скапливаться сырость, углекислый и угарный газ, которые могут навредить здоровью и жизни человека. Без хорошей вентиляции значительно сокращается срок службы строительных материалов. Если с обычным частным домом все более или менее понятно, то какова схема монтажа вентиляционной системы в панельном доме на 9 этажей? Об этом пойдет речь в статье.

Важность вентиляции в панельной многоэтажке

Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.

Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.

Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.

Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.



Требования к воздуховоду панельного дома

Система воздуховода в постройке из панелей в 5 или 9 этажей призвана обеспечивать беспрепятственную циркуляцию воздуха по всем жилым секциям и квартирам. Обычно неполадки в работе воздуховодов ощущают на себе жители верхнего этажа.

Вентиляционная система жилого дома должна соответствовать ряду требований:

  1. Обеспечение постоянной и непрерывной циркуляции воздуха.
  2. Отсутствие влияния на температурные показатели внутри жилого помещения.
  3. Отсутствие сквозняков.
  4. Циркуляция в кухне должна осуществляться со скоростью 60 кубометров воздуха в час, в ванной, 25 кубометров за час.
  5. Циркуляция в жилых помещениях должна быть равна 0,2 от общего объема комнаты.

Перечисленные требования максимально учитываются при планировке воздуховода в домах из панелей или блоков.

Переоборудование вентиляции в будущем осуществить не получится. Если она придет в негодность, нужно просить помощи специалистов. Чаще всего проблемы кроются в засорении каналов, повреждении оборудования. Улучшить циркуляцию воздуха в квартирах помогут приборы искусственного вентилирования.



Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем

Устройство вентиляции в панельном доме несколько отличается в зависимости от количества этажей. Есть три схемы:

  1. Схема сбора воздушной массы из всех квартир в один колодец.
  2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
  3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

В современных постройках осуществляется забор воздуха в трех санитарных зонах (санузел, кухня, жилые комнаты). Для этого делают системы спаренных или строенных вентиляционных каналов.

Особенности работы вентиляции в панельных домах

Первая схема вентиляции, которую начали применять при строительстве – многоканальная. Она отлично подходила для домов из кирпича и панелек в 5 этажей. Нормальный воздухообмен дополнительно обеспечивали щели в оконных рамах и неровности в строительном материале.

Для девятиэтажных панельных домов многоканальная система оказалась неэффективной. Она громоздкая и забирала большой объем внутреннего пространства здания. Производительности системы не хватало на обеспечение нормальной циркуляции в квартирах. Воздухообмен на нижних этажах осуществлялся слишком интенсивно, зимой значительно снижалась температура. Жители верхних этажей не могли избавиться от затхлого запаха и пыли в комнатах.

Решить проблему помогла планировка общей вентиляционной шахты, к которой отводились каналы из каждой квартиры. Шахта заканчивается коллектором на крыше. Он снабжен дефлектором, чтобы усиливать тягу во время ветра. Иногда два верхних этажа девятиэтажного дома не подключают к общей вентиляционной шахте. Для них оборудуют отдельные каналы с выводом на крышу.



Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

  1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
  2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
  3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Если вентиляционная шахта плохо справляется со своими функциями, воздухообмен в квартире недостаточный, можно установить оборудование для принудительного вентилирования


Причины, по которым шахта может перестать работать

Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.

Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

  1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
  2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

  • Газовую колонку запрещается закрывать или декорировать.
  • Минимальный зазор до кухонной мебели 100 мм.
  • Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
  • Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Обеспечиваем циркуляцию воздуха по квартире

Прочистив и изучив устройство вытяжной вентиляции в хрущевке, самое время заняться проблемой движения воздуха внутри самой квартиры.

Чтобы между помещениями беспрепятственно проходил воздушный поток, необходимо убрать пороги межкомнатных дверей. Достаточно щели шириной 3 см. Некоторые владельцы предпочитают просверлить внизу двери отверстия диаметром 0,8 – 1,5 см в три ряда. Прикрыть их можно декоративной решеткой.

Отверстия в санузле, ванной и спальнях можно делать с уклоном внутрь, чтобы снаружи нельзя было подсматривать.

Мелкая стальная сетка в несколько рядов замечательно приглушает звуки, поэтому наличие отверстий будет незаметным.

Преимущества и недостатки различных схем вентиляции панельных конструкций

Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания. Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

  1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
  2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
  3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

  • Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
  • Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
  • Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

Современные системы вентиляции для панельного дома

Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

Проблемы и их решения

Проблемы вентсистем хрущевок характерны для всех многоквартирных домов с естественным способом вентилирования:

  1. Обратная тяга: давление внутри ниже, чем снаружи. Устраняется установкой дополнительных приточных вентиляторов или системой микропроветривания пластиковых окон.
  2. Проблемы с забитыми мусором вытяжными отверстиями. Есть два варианта решения: прочистить самостоятельно или обратиться в специализированную организацию.


Загрязнённый вентканал
Иногда тяга из ванной пропадает, когда жильцы заделывают вентиляционную форточку между комнатами или устанавливают пластиковую конструкции без фрамуги, но делать это категорически запрещается. Помогают не совершать таких ошибок знания, как устроена вентиляция.

  1. Малая интенсивность тяги: вентканал на крыше недостаточной высоты. Решается «народным» способом: установкой пластиковой трубы диаметром 100-200 мм, на высоту 2 500-3 000 мм над крышей.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

  • воздушные каналы;
  • вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

  • естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
  • комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
  • принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

  • герметичность;
  • пропускная способность соответствует проектному объему;
  • соответствие санитарно-гигиеническим нормативам;
  • пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

  • количество этажей;
  • место расположения относительно других сооружений;
  • уровень внешних шумов;
  • загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.


Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Нормативы

Необходимо обозначить, что вся система вентиляции основана на санитарных нормах, которые определяют воздухообмен в помещениях. Ниже показаны данные нормы в зависимости от назначения комнаты в квартирах.

  1. Жилые комнаты. Кратность обмена – 30 м³/час с учетом на одного человека. К примеру, если в спальне спят двое, то воздухообмен должен составлять 60 м³/час. Или другой подход – 3 м³ на 1 м² площади комнаты.
  2. Кухня. Здесь многое зависит от типа варочной плиты. Если используется электроплита, то воздухообмен должен составлять 60 м³/ч. Если газовая с 2 конфорками, то 90, если с четырьмя конфорками, то 120.
  3. Ванная и туалет. Если это раздельные помещения, то в каждом из них воздухообмен должен составлять 25 м³/ч. Если это объединенный санузел, то 50.
  4. Гардеробная и кладовая. Здесь обмен воздуха должен происходить с учетом полной замены всего пространства. Кратность равна 1-1,5.

Вентиляция в квартире организуется с учетом этих данных.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Типичная схема общедомовой вентиляции

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Особенности монтажа

Вытяжная вентиляция предусматривается в проекте дома. В любом случае ее можно возвести как приставную шахту. Вентиляционные каналы 9-этажного дома, как и в 5-этажном, проходят в стенах квартир и соединяются с общей шахтой. Если нет возможности монтажа во внутренней стене, сооружают подвесной ход. Для последних этажей монтируют отдельные отводные пути. Внизу естественная циркуляция намного лучше, чем на верхних этажах, поэтому современные проекты предусматривают даже искусственную систему воздухообмена.

Можно сделать вентиляцию своими руками. Основные принципы:

  • Для кладки каналов легче использовать готовый шаблон.
  • Строить рекомендуется из полнотелого кирпича, допускается применение цементного раствора.
  • Повороты монтируют с помощью отесанного под нужным углом кирпича. Угол наклона отвода не должен превышать 60 ̊.
  • Вся поверхность должна быть гладкой и иметь одинаковый размер для равномерного движения воздуха.
  • Если в шахте предусматривается установка вентилятора, кладку покрывают влагостойким веществом.
  • Не допускается горизонтальное положение каналов естественной вентиляции.

Вернуться к оглавлению

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Проверка системы вентиляции

Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.

Каковы проблемы

Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.

Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.

Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.

Выход из создавшей ситуации не один.

  1. Провести чистку вентиляционной конструкции в панельном доме.
  2. Соорудить дополнительную вентиляцию.

Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.

Как быть владельцам старых окон?

Щели между створкой и рамой безжалостно заклеивают скотчем или бумагой. И это большая ошибка!

Утеплять такие окна нужно полосками поролона с клеевой основой. Выбирайте при этом самый пористый материал, какой найдете. Секрет в том, что под действием разности температур снаружи воздух продвигается внутрь, проходя все эти поры. Внутри поролона создается дроссельный эффект, за счет которого воздух согревается при трении о поверхность поролоновых ячеек. То есть, пройдя через толстый рыхлый поролон, воздух согревается. Чем сильнее ветер, тем заметнее этот эффект.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

  • кухонная вытяжка;
  • вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

  1. Рециркуляционные.
  2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:

  1. Оконный воздушный клапан.
  2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия. Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления. То есть, поступая в комнату, воздух тут же нагревается.

приточный клапан для окна

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

  • осевые настенные;
  • осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор для вентиляции

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Какие ошибки допускают при сооружении вентиляции

В кирпичном доме некоторые люди сталкиваются с проблемами в работе вентиляционного канала.

Специалисты выделяют несколько ошибок, которые допускаются при возведении конструкции самостоятельно:

Кладка дымоходов и вентиляционных каналов.

  1. Игнорирование системой в закрытых помещениях. Чаще всего это комнаты, кладовые, не имеющие окон. В них не циркулирует воздух, что приводит к быстрому размножению плесени, грибка. Исправить данную проблему можно, оснастив помещение искусственным источником подачи и вывода воздуха.
  2. Трещины, отверстия в стене, через которые заходит холодных воздух с улицы. В таком случае необходимо заделать все трещины, а отверстия можно закрыть вентилятором или вытяжкой, которая будет предотвращать попадание холодного воздуха внутрь и выводить теплый наружу.
  3. Не предусмотрены технические щели в дверях, чтобы воздух мог функционировать естественным образом. Оптимальными размерами дверных отверстий являются 80×80 или 150×150 мм. Если их нужно замаскировать, то для этого подойдет декоративная решетка.
  4. Установка пластиковых окон. Они имеют самые высокие показатели герметичности, что делает невозможным естественную циркуляцию. Такая ситуация приводит к образованию химических веществ, которые выделяет пластик, грибка и плесени. Чтобы избежать таких проблем, нужно постоянно пользоваться системой проветривания помещения, установленной в пластиковом окне.

Монтаж воздуховодов в кухне

Установить вытяжку без наличия дополнительных воздуховодов не получится. Для их монтажа необходимы трубы. Как правило, используются гофрированные воздуховоды или пластиковые каналы. Если подключить вытяжку к основной вентиляционной системе качество воздухообмена снижается в разы.

Важные параметры вентканалов

  • Диаметр воздуховода должен быть равен диаметру вытяжного канала или быть немного больше. Меньший диаметр трубы приведет к дополнительной нагрузке на мотор и образованию стороннего шума.
  • Количество изгибов трубы должно быть сведено к минимуму. Не разрешается монтировать воздуховод с участками, где угол наклона равен 90 градусов.
  • Длина вентиляционного канала должна быть менее 3 м.

Важно! Вытяжка на кухне является дополнительной вентиляцией и не занимает основного канала. Она используется как элемент комплексной вентиляции.

При выполнении монтажных работ по установке вытяжки над варочной поверхностью стоит учесть расстояние между этими двумя объектами в зависимости от типа плиты.

Проблемы с кухонной вентиляцией

Налет пыли и жира на стенках вентиляционной шахты

Основная проблема на кухне – это шахта, забитая жировыми отложениями. Чем меньше сечение шахты, тем слабее тяга – это физика.
Представьте ситуацию: вентиляционный канал, проходящий по кухне практически забит. То есть просвет еще есть и воздух циркулирует, слабо, но все-таки вытяжка работает. Но соседи снизу решили установить в своей кухне, вытяжной кухонный зонт, с вентилятором, мощностью на 1000м3. А после этого решили проверить свое приобретение и полакомиться жареной рыбой. После включения ими вытяжки, она мгновенно выдала порцию дыма в забитый вентиляционный канал. Если шахта забита между этажами, то считайте вам повезло, если выше вашей квартиры, то воздуху деваться некуда и он плавно перемещается в свободное место, т.е в ваше жилище. Не совсем приятно.

Установка вентилятора в ванной и туалете

Устройство вентиляции в панельном доме предусматривает и установку дополнительного вентилятора в ванной комнате и туалете. При этом необходимо обеспечить его приток через дверные щели, а количество удаленного и поступившего воздуха должно быть одинаковым.

Согласно санитарным нормам воздухообмен в ванной и туалете должен происходить не менее 8 раз/час, то есть воздух за один час должен поменяться в помещении полностью восьмикратностью. При выборе вентилятора для ванной стоит руководствоваться:

  • мощностью оборудования;
  • наличием шума, идущего от устройства.
  • дизайном и расцветкой.
  • наличием дополнительных функций.

Вентиляторы

Вытяжные вентиляторы можно установить в любой комнате. Они бывают стенные, потолочные и даже оконные. Вентилятор монтируют в вентиляционный канал, движение лопастей ускоряет удаление загрязненного воздуха и влаги из помещения.

Размер и форму вентиляционного прибора подбирают под параметры вытяжного отверстия. Мощность зависит от потребностей. Для большой комнаты нужны мощные вентиляторы. Для ванной и туалета подойдут приборы средней мощности.

Вентилятор работает от сети, поэтому нужно обеспечить постоянный доступ электричества. В ванной не целесообразно оставлять оборудование в рабочем состоянии круглосуточно. Можно поставить вентилятор, который будет включаться вместе со светом в комнате.

Спасение утопающих – дело рук самих утопающих

Общая схема вентиляции в высотном панельном доме

Общая схема вентиляции в высотном панельном доме

Согласно Жилищному кодексу обслуживанием коммуникаций в многоквартирных домах занимается управляющая компания. Именно в эту службу стоит обращаться для осмотра воздухоотводов общей вентиляционной системы и ее прочистки. Правильный уход за вентиляционными шахтами способствуют их функциональности. Переустройство вентиляционной системы в квартире панельной многоэтажки проводится только после получения согласия жильцов и разрешений в госучреждениях.

Обслуживание и проверка

Важно вовремя чистить каналы от накопившихся загрязнений, проверять их плотность и наличие тяги. Пыльная среда провоцирует появление вредных микроорганизмов и грызунов. Загрязненные фильтры уменьшают тягу. С целью предотвращения таких результатов должна проводиться ежегодная плановая проверка и дезинфекция каналов. Кроме того, производится внеплановый осмотр после каждого устранения поломки.

В частном доме легче поддерживать чистоту вентиляционной системы. Обязательно должна проводиться чистка фильтров, замена решеток, проверка тяги. Важно проверять эксплуатационные свойства системы перед отопительным сезоном. В частных домах также проводится инспекция по правильности установки оборудования циркуляции, особое внимание уделяется совместимости систем отопления и вентиляции.

Когда нужно менять естественную вентиляцию на принудительную

Принудительная вентиляция нужна в следующих ситуациях:

  • невозможность притока воздуха извне по причине особенностей конструкции дома;
  • воздух снаружи не соответствует санитарным нормам (сильно загрязнён промышленными предприятиями неподалёку, многочисленными авто и пр.);
  • высокая протяженность вентиляционной шахты, что снижает её эффективность;
  • повышенная изоляция стен.

Устраивать дополнительные механизмы для усовершенствования вентиляционной системы самостоятельно не рекомендуется. Есть риск нарушить работу всей коммуникации, испортить ранее спроектированную схему. Этим должны заниматься только специалисты. Максимум, что имеют право сделать жильцы, – снять вентиляционную решётку, помыть её и вернуть обратно.

Часто владельцы квартир устанавливают дополнительное механическое оборудование в кухне, ванной или туалете. Здесь важно соблюдение основного правила — механизм должен быть регулируемым (вкл./выкл.). В противном случае в остальных комнатах дома воздух может стать затхлым, сырым. При механических устройствах воздушные массы будут двигаться по закону аэродинамики туда, куда сильнее тянет.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

Схема вентиляции в панельном доме 5 этажей хрущевка

Вентиляция естественная (аэрация): вентиляция, осуществляемая под действием разности удельных весов (температур) наружного и внутреннего воздуха, под влиянием ветра или совместным их действием, а также под действием комплекса технических средств, реализующих воздухообмен (п.3.3 ГОСТ 34060-2017).
Дефлектор: устройство, устанавливаемое с оголовком специальной формы, создающее дополнительное разряжение воздуха за счет ветрового напора (п.3.9 ГОСТ 34060-2017).

Схема каналов естественной вентиляции в частном доме

В частном доме не выше 3 этажей, каждый канал естественной вентиляции начинается в вентилируемом помещении и заканчиваются в оголовке над крышей.

Схемы каналов естественной вентиляции в многоквартирном доме

На рисунке показаны варианты схем расположения каналов естественной вентиляции в многоквартирном доме.

В домах выше 5 этажей, как правило, применяется система каналов, поз. б) на рисунке. В этой системе имеется общий вертикальный канал, который проходит снизу вверх через все этажи. На каждом этаже, от вентиляционных решеток помещений, отходят вертикальные каналы — спутники, которые выше, на уровне следующего этажа, присоединяются к общему сборному каналу. Длина канала — спутника должна быть не менее 2 м.

В схемах вытяжной вентиляции с горизонтальным сборным каналом — в), и с теплым чердаком — г), в высотных домах, обычно применяют вариант с вертикальным сборным каналом и каналами спутниками из квартир.

В схемах вытяжной вентиляции с горизонтальным сборным каналом, и с теплым чердаком, на последних двух этажах длина каналов вентиляции невелика, и не обеспечивает необходимый расход воздуха. Чтобы устранить этот недостаток, проектом обычно предусматривают установку в каналах верхних этажей вытяжных вентиляторов. В проекте вентиляторы есть, а в квартирах их, как правило, нет.

Вытяжная шахта из «теплого чердака» поз. г), должна иметь высоту не менее 4,5 м от верха перекрытия над последним жилым этажом. В холодный период года температура воздуха в теплом чердаке должна быть не менее 14 °С.

Схема механической принудительной вытяжной вентиляции многоквартирного дома

По сравнению с естественной, система принудительной вытяжной вентиляции с механической вытяжкой в многоквартирном доме имеет следующие преимущества:

  1. Обеспечивает постоянный и стабильный расход воздуха в вытяжных каналах квартир, не зависящий от температуры наружного воздуха и других климатических условий. Известно, что в помещениях с естественной вентиляцией, с повышением температуры наружного воздуха (летом), воздухообмен уменьшается вплоть до полного его прекращения. В зимнее время наоборот, воздухообмен значительно превышает нормы. А со сверхнормативным воздухом уходит и тепло. Расход электроэнергии на работу вентилятора компенсируется экономией тепловой энергии на отопление.
  2. Отсутствует необходимость устанавливать вентиляторы в каналах естественной вентиляции квартир.

Правильное подключение кухонной вытяжки к вентиляционному каналу

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки, створка клапана перекрывает проход воздуха через вентрешетку.

Читайте: Как правильно сделать естественную вентиляцию в частном доме.

Преимущества и недостатки различных схем вентиляции панельных конструкций

Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания. Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

  1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
  2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
  3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

  • Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
  • Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
  • Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

Современные системы вентиляции для панельного дома

Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

Нормативные требования

Для расчёта используется несколько параметров:

  1. Кратность воздухообмена: варьируется от 25 до 90 м 3 /ч на одного человека.
  2. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м 3 /ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

  • Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22 0 С.
  • В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
  • Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2 0 С, но не выше +22 0 С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов.

Но это не всегда возможно с точки зрения конструкции здания.

вентиляция и дымоход в 5-и этажной хрущевке

У всех соседей сверху и снизу слева вентиляционное отверстие, справа дымоходное, у меня наоборот. Я особо никаких проблем с этим не вижу, потому что знаю, что это скорее всего разные каналы. Недавно зашедший газовщик это заметил и перекипишил соседей, что это де плохо. В том числе это наложилось на то что из-за длинного дымохода, когда пластиковое окно не приоткрыто на микропроветривание у меня плохая тяга, но мы без микропроветривания колонкой никогда не пользуемся, да и выключается она сразу, если что. До этого у меня неоднократно бывали специалисты из разных служб, которых никаких проблем не замечали — считали все что есть нормальной ситуацией.

Подскажите как найти человека, реально разбирающегося в вентиляционно-дымоходной системе хрущевок. Надо понять есть ли реально какая-то проблема или нет, разъяснить как всё устроено, ответить на вопросы меня и соседей.

Как лучше такого человека искать официально или не официально? Официально ко мне приходила как-то пожилая женщина, которая объясняла как тестировать тягу, и я сам всё это делал. Но мне от специалиста хочется в первую очередь понимания и полной компетентности, а не пофигизма и формализма. Официальность — это тоже не плохо, но не уверен, что в этом случае я получу что хочу.

Проблемы при эксплуатации и их устранение

Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.

Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.

Если такая ситуация возникла, рекомендуют действенные мероприятия.

  1. Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
  2. Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
  3. Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
  4. После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.

При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.

Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:

  • сквозняки, возникающие под приточными решетками, сильно дует;
  • система гудит, что создает некомфортные ощущения, особенно в спальнях;
  • чересчур теплый поступающий воздух в жаркие сезоны;
  • дисбаланс между притоком/оттоком воздуха;
  • засорение элементов системы;
  • нет эффективной управляющей системы для потребителей.

Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.

О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.

ООО Свой Мастер & PoliStyle

Дымоход в многоквартирном доме

Специальные дымоходы чаще используются в новых проектах малоэтажных домов, в квартирах которых предусмотрено наличие камина. Как правило, дымохода в многоквартирном многоэтажном доме (5, 9 и больше этажей) — не существует. Их роль выполняют вентиляционные каналы, которые расположены на каждом стояке. Это обусловлено тем, что в таком строении отопительные и газовые системы представлены трубами центрального обеспечения дома. За их состояние и подачу газа и отопления отвечают городские службы. Эти трубы коммуникаций находятся в подвальном помещении многоэтажного дома. Хотя бывают и другие варианты.

Устройство дымохода в многоэтажном многоквартирном доме

Работа вентиляционных каналов

Вентиляционные каналы в доме способствуют выводу газовых паров в случае протечки газовой трубы в самом подвале или на стояке. Также благодаря такой системе во всех квартирах есть специальные вентиляционные окошки, через которые осуществляется выход паров газа. Вентиляционные трубы поднимаются вверх до самой крыши с подвального помещения.

Такие дымоходы сооружаются ещё в процессе строительства дома вместе со стеной здания, чаще всего из кирпича.

Внутри вентиляционные каналы ничем не отделаны, так как такие работы могут повлиять на качество вывода вредных газов, ширина у них достигает 50 см. На практике встречаются трубы квадратной и прямоугольной формы, в данной ситуации всё зависит от типа строения и его размеров.

Схема устройства вентиляционных каналов в многоэтажном панельном доме

Обслуживанием таких дымоходов занимаются городские службы ЖЭКа. Они должны один раз в год в летний период времени качественно прочистить дымоход. В ходе таких работ проверяется и состояние труб газового и отопительного обеспечения.

Автономное отопление в квартире

На сегодняшний день современные технологии позволяют произвести отключение от центральной системы отопления и подсоединение к автономному обеспечению. Для таких действий необходимо получить соответствующее разрешение в газовом хозяйстве. Его специалисты выезжают на объект и составляют проект автономного отопления. После чего производится установка индивидуального дымохода.

В качестве отопительной системы используются:

  • современные газовые котлы;
  • колонки;
  • конвекторы.

Под каждое такое оборудование есть свои системы дымоходов и трубы, которые могут быть в стене или с выходом на крышу по наружной стене. Всё будет зависеть от того, где именно расположено оборудование.

Схема устройства автономного отопления многоквартирных домов

На данный момент многие газовые котлы для обеспечения автономного отопления устанавливаются на кухне.

Для этого необходимо обеспечить для них достаточное пространство и соблюдать все установленные нормы безопасности:

  1. От оборудования (газового котла) до предметов мебели должно быть минимальное расстояние в 50 см.
  2. Оборудование должно находиться рядом с вентиляционным каналом, чтобы в случае внутренней утечки газа пары поступали из помещения в вентиляционное окошко.
  3. Перед установкой газового котла нужно качественно прочистить вентиляционные каналы.
  4. Устанавливается оборудование на стене или на полу. Для этого на поверхность должен быть огнеупорный отделочный материал (керамическая плитка).
  5. Обеспечить выход паров через дополнительный дымоход, который размещается в стене.

На данный момент есть одноконтурные, которые обеспечивают только обогрев помещения, и двухконтурные котлы для обогрева комнат и нагрева воды. Для того чтобы использовать двухконтурный котёл, необходимо получить разрешение от Горводоканала.

Устройство одноконтурного и двухконтурного котлов отопления

Отопление в многоквартирном доме

На данный момент многоквартирные дома могут быть не только многоэтажными. Большую популярность в последнее время стали обретать коттеджные городки. Строения в несколько этажей и множеством квартир. Дымоход в многоквартирном доме может быть представлен единой системой. На практике можно наблюдать и несколько дымоходов, которые выходят из каждой отдельной квартиры. Здесь всё напрямую зависит от системы отопления в коттедже. Она может быть единой (центральной) или автономной для каждого жильца.

Проект современного коттеджного городка

Как правило, в таком строении используется автономная система отопления на газу с оборудованием, что и для автономного отопления квартиры. Есть нормы и правила его установки и безопасного использования. В отдельных случаях в квартирах выстраивается отдельное помещение, в котором устанавливается газовый котёл, котельная.

Совет. Такое помещение должно иметь размер не менее 2 кв. м. Таким образом, можно получить беспрепятственный доступ к оборудованию в случае поломки или утечки газа.

Также котельная должна иметь хорошую систему вентиляции, кроме существующего дымохода. Для этого можно использовать искусственную систему вентиляции, которая представляет собой современные автоматические вытяжки или естественную, состоящую из выстроенных вентиляционных каналов, идущих от подвального помещения и до крыши строения. Отделка котельной в доме производится керамической плиткой или штукатуркой, на полу рекомендуется использовать только кафель.

Есть несколько видов котлов, которые используются для отопления коттеджного строения с многочисленными квартирами: парапетные газовые котлы и газовые колонки.

Схема устройства автономной системы отопления в трёхэтажном многоквартирном доме

Парапетный котёл и дымоход для него

Парапетные котлы являются одной из разновидностей бездымоходной системы отопления. Все они имеют прямоугольную форму и оснащены специальной камерой для сгорания вещества. Для того чтобы обеспечить качественный процесс горения, необходимо будет обустроить систему подачи и вывода воздуха из камеры. Для этого на котле есть несколько отверстий, через которые и осуществляется поток воздушных масс и отвод продуктов горения.

Схема устройства и установки парапетного котла

Таким образом, в помещение не может попасть угарный газ, который вреден для состояния здоровья человека. Для того чтобы продукты сгорания выходили на улицу нормально, в стене строения сооружается своеобразный дымоход (отверстие). Такой тип котла может быть использован в любом строении, даже где ещё при проектировании не предусмотрено сооружение дымохода.

Так как парапетный котёл работает не только от подачи газа, но и от электричества, то все необходимые подключения таких коммуникаций должны осуществляться только специалистами в этой области. Это своеобразные меры безопасности, которые необходимо соблюдать при выборе данного оборудование для отопления помещения.

Газовый котёл и устройство его дымохода

Обычные газовые котлы и колонки работают только от подачи газа, к ним в процессе монтажа подключается труба. Она может быть отдельной и идти из подвального помещения, или осуществляется врезка в трубу, которая находится в квартире.

Подключением такого оборудования должны заниматься специалисты газового хозяйства. Самостоятельно осуществлять данные действия не рекомендуется.

Для такого оборудование в обязательном порядке необходимо соорудить дымоход. Как правило, он изготавливается из кирпича. Работает такое оборудование довольно просто. Для нормальной и стабильной его работы в помещении, где установлен газовый котёл, понадобится качественная вентиляционная система.

Схема устройства газового котла и соединение его с дымоходом

Для строительства дымохода в многоквартирном или в частном доме, где есть газовая система отопления или камин, используется кирпич.

Кладка кирпича должна осуществляться с применением специального известкового раствора. Это необходимо по той причине, что продукты горения, которые проходят через дымоход, соединяются с воздухом, и образуется сажа. Также не исключено, что из-за разности температурного режима внутри дымоходной кирпичной трубы будет собираться конденсат.

Всё это может разрушать строительный материал. В результате этого может произойти откол кирпича, который упадет вниз дымохода и закупорит нормальный отвод газов и вредных веществ.

Совет. Чтобы такого не происходило, используется технология «труба в трубе». Для этого внутри дымохода пускается труба для отвода конденсата. В противном случае, со временем необходимо будет осуществлять замену кирпичного дымохода.

Кирпичный дымоход может быть стеновым или коренным. При выборе типа конструкции стоит обратить внимание на систему отопления и вентиляции в доме.

Не стоит забывать, что дымоход в доме должен быть закрыт специальным козырьком. Это защищает трубу от попадания в неё дождя, снега и порывистого ветра. Это мера безопасности, которую также рекомендуется соблюдать.

Простой металлический козырёк для защиты дымохода

Чистка дымохода в многоквартирном доме

Чисткой дымохода в многоквартирном многоэтажном доме занимаются специальные государственные службы. Есть и частные фирмы, которые за определённую плату осуществляют такой процесс очень качественно.

Чистка должна осуществляться не реже, чем один раз в год. Она может производиться перед включением отопительного оборудования или после окончания отопительного сезона. В идеале осуществляется две чистки в год. Таким образом, обеспечивается безопасность жильцов всего дома и качество отвода угарных газов и вредных веществ.

Осуществляется этот процесс при помощи специального оборудования или металлических щёток. Использовать оборудование будет гораздо проще и эффективнее, так как применение металлических щёток может занять довольно большой промежуток времени. Если в квартире есть автономное отопление, то очищение дымоходной трубы не составит большого труда.

В частном доме такой процесс не занимает много времени и если котёл работает на твёрдом топливе, то есть специальные полена, которые необходимо жечь в необходимый момент. Они очищают трубу дымохода от конденсата и сажи.

Виды дымоходных труб

Все трубы для дымохода подразделяются на:

Подвесная дымоходная система монтируется на наружную стену строения. Стеновые размещаются внутри стены, и очень часто для их сооружения используется кирпич. Коренные дымоходные системы представляют собой трубу, которая находится рядом с отопительным оборудованием или печью.

Для сооружения дымохода используются трубы:

  • асбоцементные,
  • металлические,
  • сэндвич-трубы,
  • модульные,
  • керамические.

Асбоцементные трубы довольно практичны. Они используются для монтажа отдельного дымохода, который может находиться в стене или соприкасаться со стеной строения. Такие трубы очень часто вставляются в кирпичный дымоход. Промежуток между ними и кирпичом заливается прочным бетонным раствором.

Дымоход из асбестовой трубы

Если асбоцементные трубы находятся на наружной стене здания, то они должны быть защищены от воздействия погодных явлений или климата. Для этого используется бетонный раствор и сооружается специальный короб. Если труба находится снаружи здания, то в ней необходимо сделать вентиляционные окошки, которые будут закрываться и открываться. С их помощью можно осуществить качественный отвод газовых образований и увеличить тягу в котле. Если же такая труба устанавливается в многоэтажном доме, то окошки должны быть расположены внизу и вверху трубы.

Дымоход из металлических труб является наиболее распространённым вариантом для современных многоквартирных домов

Металлические трубы используются для изготовления наружного дымохода. Они могут идти по всей наружной стене до самой крыши, а могут быть просто в виде выхода из стены. Изготавливаются такие конструкции из качественного нержавеющего материала. Чтобы утеплить их на зимний период года, необходимо поместить слой специального утеплителя, который закрывается ещё одной трубой, получается «труба в трубе».

Совет. Для утепления трубы можно также использовать минеральную вату.

Сэндвич-трубы представляют собой довольно простую конструкцию, в которой используется система гильзования. Только между такими трубами располагается слой изоляционного материала.

Модульные и керамические трубы довольно просто собираются. Но их в стандартных многоэтажных домах нет возможности встретить. Чаще всего они используются в частных домах или в коттеджных многоквартирных строениях.

Также такой вид труб используется для изготовления кирпичного дымохода. Они прокладываются вовнутрь основного дымохода. Расстояние между кирпичной трубой и керамической можно заполнить бетонным раствором или использовать специальные минеральные изоляционные материалы.

Какой трубе отдать предпочтение для сооружения дымохода

Выбор трубы для дымохода напрямую зависит от системы отопления. В многоэтажных домах с квартирами используются кирпичные вентиляционные каналы. Это обусловлено тем, что всё строение может быть возведено с применением такого строительного материала. Если же дом панельный, то очень часто для изготовления дымохода (вентиляции) используются асбоцементные трубы. Керамические и металлические стоят гораздо дороже.

Что касается автономного отопления в квартире, то лучше отдать предпочтение металлическим или керамическим дымоходам. Они могут проходить через стены и выходить на самую крышу, но только по наружной стене строения.

В таком случае трубы крепятся специальными металлическими держателями, которые монтируются на стену здания. Дымоход в многоквартирном доме чистится ручным способом с использованием металлических щёток.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

  • Входные отверстия на кухне и в сан/узле;
  • Вертикальную шахту до крыши дома;
  • Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом

Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.


Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем
Устройство вентиляции в панельном доме несколько отличается в зависимости от количества этажей. Есть три схемы:

  1. Схема сбора воздушной массы из всех квартир в один колодец.
  2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
  3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

В современных постройках осуществляется забор воздуха в трех санитарных зонах (санузел, кухня, жилые комнаты). Для этого делают системы спаренных или строенных вентиляционных каналов.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Что влияет на эффективность работы вентиляции

Из-за того, что вытяжка работает по принципу естественной вентиляции, установку любых механических систем план не предусматривает. В домах хрущевского типа на работу вытяжной системы влияет целый ряд факторов. К ним относятся:

Металлопластиковые окна

Герметичность металлопластиковых окон нарушает естественное передвижение воздушных масс

  1. Высотность здания. При использовании каналов-спутников в вытяжной системе проблема посторонних запахов в квартире будет незнакома жителям первых этажей, но хозяева, чьи квартиры располагаются выше, определенно пострадают, особенно тех, которые на пятом.
  2. Наличие металлопластиковых окон и дверей. Герметичность данных конструкций нарушит естественное передвижение воздушных масс, что может привести к возникновению неприятных запахов из соседних кухонь и санузлов.
  3. Планировка комнат. От плановой расстановки комнат также зависит эффективность работы вентиляционной трубы. В хрущевках планировка специально предусматривает проходную комнату, которая позволяет легко перемещаться воздуху из самых дальних углов квартиры к вытяжной решетке. И когда проводится перепланировка — это приводит к нарушению воздухообмена.
  4. Материал вентиляционных каналов. Если поверхность вентиляционной шахты будет неровной, на ней начнут оседать грязь и жир. Со временем вентиляция просто зарастет мусором и перестанет нормально функционировать.

В перечне собраны основные факторы, влияющие на работу системы вентиляции, но есть еще два важных пункта — недобросовестная работа управляющей компании и минимальные знания жильцов в том, как устроена вентиляция дома.

Сотрудники ЖЕКа могут безответственно отнестись к процессу очищения вентиляционных шахт в доме, а безответственные жильцы самостоятельно затевают перепланировку в квартире, не понимая, что такие действия могут отразиться на качестве воздуха в квартире соседей. А также без предварительных расчетов противопоказано устанавливать мощные вентиляторы для вытяжки, потому что сильные потоки воздуха могут негативно отразиться на вентиляции соседей.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

  • Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
  • Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
  • Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

  • Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
  • Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

притоный клапан

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки

Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.. Правильно работающая вентиляция — необходимость в многоквартирном доме!

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Отчего зависит эффективная работа вентиляционной системы

Учитывая, что система вентиляции в хрущевках не предусматривает использования механического способа выведения и поступления воздушных масс, на эффективность ее работы оказывают существенное влияние многие факторы:

  • этажность;
  • материал окон и дверей;
  • материал вентиляционных каналов;
  • планировка квартиры;
  • обслуживание вентиляционных шахт.

От того, на каком этаже находится ваша квартира, зависит и то, как часто в нее будут проникать неприятные запахи из других помещений. По законам физики больше всего страдают от этого жильцы верхних этажей, поскольку теплый воздух, как более легкий, подпираемый снизу тяжелым холодным, в любом случае будет стремиться выйти из жилых помещений вверх. Поэтому жители 4 и 5 этажей чаще слышат, что у соседей с нижних квартир варится на кухне.

Когда разрабатывались проекты хрущевок, предполагалось, что люди буду производить постоянное проветривание путем открывания форточек. Однако в современно мире старые деревянные рамы повсеместно уходят в прошлое, уступая место пластиковым стеклопакетам, которые обладают высокой степенью герметичности. Отсюда и сниженный воздухообмен, когда свежий холодный воздух не поступает в квартиру, и таким образом не создается тяги и нормального воздухообмена.

Для хорошей вентиляции в квартире пластиковые окна необходимо регулярно открывать для проветривания

То же самое можно сказать и о входных дверях. Новые современные материалы и технологии полностью устранили привычные маленькие сквозняки, которые образовывали старые двери.

Немало зависит и от планировки квартиры. Изначально в хрущевках одна комната обычно являлась проходной. Однако люди часто стремятся сделать все помещения изолированными, и в результате перепланировок и евроремонтов, когда удаляется вентиляция в полу в хрущевке, нарушается естественный воздухообмен между комнатами, отчего снижается эффективность вентиляции в целом. Подобная вентиляция устраивалась изначально для лучшего сохранения деревянного пола в жилых помещениях. Выглядит она, как решетки размером 10х10 см или 15-15 см, расположенные в углах комнат.

Вентиляционные каналы и шахты могут быть часто забиты строительным и иным мусором – это и осыпающиеся конструкции, которые находятся на крыше здания, вследствие их естественного разрушения, и различные отложения на стенках каналов вследствие жизнедеятельности людей, и мусор, залетающий снаружи с ветром.

Вентиляция будет работать плохо или не будет функционировать совсем, если при тридцатиградусной жаре открыть окна. При этом воздушные массы будут стремиться в подъезд и по лестничным клеткам подниматься к чердачной двери, одновременно частично попадая в квартиры верхних соседей.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

  • Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
  • Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
  • Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
  • Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Когда необходимо заменять естественную вентсистему на принудительную

Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.

Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.

Обратите внимание! При устройстве принудительного проветривания соотношение удаляемого и поступающего объема воздуха должно быть равным. Допустимо преобладание приточной вентиляции на 15%

Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.

Приточная вентиляция

Принудительную приточную вентиляцию осуществляют через клапаны. Через них осуществляется регулярный умеренный приток чистого воздуха в помещение. Есть клапаны, в которые можно установить фильтры, устройства обогрева или охлаждения воздуха.

Есть два вида каналов притока воздуха:

  1. Монтируются в стену. Имеют чаще всего трубчатую форму.
  2. Монтируются в щель пластикового окна. Промежуток для клапана предусматривают во время изготовления пластиковой конструкции.

Стенной клапан можно установить самостоятельно. Оконные агрегаты монтируют только специалисты. Производительность стенного клапана выше.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

  1. Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
  2. Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Проблемы с кухонной вентиляцией

Основная проблема на кухне

– это шахта, забитая жировыми отложениями. Чем меньше сечение шахты, тем слабее тяга – это физика.

Представьте ситуацию: вентиляционный канал, проходящий по кухне практически забит. То есть просвет еще есть и воздух циркулирует, слабо, но все-таки вытяжка работает. Но соседи снизу решили установить в своей кухне, вытяжной кухонный зонт, с вентилятором, мощностью на 1000м3. А после этого решили проверить свое приобретение и полакомиться жареной рыбой. После включения ими вытяжки, она мгновенно выдала порцию дыма в забитый вентиляционный канал. Если шахта забита между этажами, то считайте вам повезло, если выше вашей квартиры, то воздуху деваться некуда и он плавно перемещается в свободное место, т.е в ваше жилище. Не совсем приятно.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует.
    Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор.
    В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока.
    Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Как устроена вентиляция в хрущевке

Потоки воздуха в вентиляции хрущевки

Во всех домах постройки 60-х годов предусмотрена естественная система вентиляции. Это означает, что под влиянием разницы давления и температуры воздух вытягивается из помещения. Образующийся вакуум заполняется свежим воздухом с улицы. Отток обеспечивается из наиболее «грязных» помещений: кухни и санузла. А приток – в жилые комнаты. Эффективность работы схемы полностью зависит от погодных условий и некоторых других факторов, которые мы рассмотрим далее.

Реализована система самым экономичным способом: в каждом стояке располагается вентиляционная шахта. Собрана она из бетонных блоков, выход ее располагается над крышей. Вентиляционные отдушины кухонь выходят именно в эту шахту. В некоторых домах для санузлов оборудована собственная шахта. Иногда же воздух удаляется из туалетов и душевых посредством вентканала, подключенного к единой с кухней шахте.

Для успешной работы вентиляции в хрущевке необходимы следующие условия:

  • хорошая тяга в вентиляционной шахте;
  • приток свежего воздуха в квартиры.

Немногие владельцы квартир в старых пятиэтажках могут похвастать хорошей работой вентиляции.

Признаки слабого воздухообмена:

  • в квартире пахнет едой соседей;
  • «плачут» окна;
  • тяжелый спертый воздух.

Вентиляция сарая

В сарае можно устроить вентиляцию на естественной или механической тяге.

Естественная

расположение каналов при естественной тяге

Для начала следует подумать о размещении приточного и вытяжного каналов.

Каналы можно делать с прямоугольным или круглым сечением, материал труб тоже не имеет большого значения, но с пластиковыми проще работать и они дешевле.

В работе вентиляции сарая, устроенной на естественной тяге, большую роль играют погодные условия. Да и производительность подобной схемы не высока. Тем не менее, для сарая этого часто бывает достаточно.

Устройство приточной части вентиляции таково: в 20 см от пола проделывается отверстие, в которое вставляется воздуховод диаметром 100 – 150 мм. Снаружи выход трубы прикрывается решеткой от мелких животных, а изнутри можно установить жалюзи, которыми регулируется интенсивность притока. Зимой такое устройство приточной вентиляции спасет от выхолаживания.

В отличии от устройства приточной вентиляции, вытяжную устанавливают под крышей, как можно выше. Чтобы в помещении не было застойных углов, выбирается противоположная стена.

Механическая

Механическая схема обладает неоспоримыми преимуществами перед естественным устройством приточно-вытяжной вентиляции сарая:

  • дает гарантированный результат;
  • не нужно тщательно выбирать места для приточного и вытяжного каналов.

Чтобы приточный и вытяжной вентилятор отлично справлялись со своей работой, их следует расположить напротив друг друга и желательно на различной высоте. Но, даже установленные на одной стене, они делают свое дело.

теперь конденсат вентилятору не страшен

Минусы механического устройства вентиляции сарая:

  • дополнительные затраты на оборудование и эксплуатацию;
  • необходимость проводить электричество к каждому вентилятору и делать гидроизоляцию;
  • при отсутствии света вентиляция работать не будет.

В вытяжном воздуховоде может скапливаться конденсат, приводящий к короткому замыканию.

Наши советы помогут его избежать:

  • трубу, в которую планируется установить вентилятор, сделайте немного длиннее;
  • просверлите ряд отверстий для стока влаги.

Зная основные принципы работы, несложно самостоятельно разобраться с устройством вентиляции в квартире, сарае или гараже. Решение же проблем воздухообмена в коттедже или многоквартирном доме оставьте для профессионалов.

Вентиляция на кухне с газовой колонкой

Многие хрущевки были оснащены газовыми колонками для подачи горячей воды. Очевидно, что газовое оборудование одно из самых взрывоопасных в неумелых руках. Одно дело, когда газовый котел или колонка, установлены в отдельном помещении с соблюдение всех норм правил пользования бытовым газовым оборудованием, другое – на кухне площадью 5,5 кв. м.

Угарный газ не только вреден для здоровья, его скопление может привести к непоправимым последствиям. Потому, его полное сгорание имеет большое значение. Так, для сгорания 1 куб. м газа требуется 10 куб. м воздуха, что должно обеспечиваться тягой дымоходного канала. Естественная тяга образуется за счет разницы удельного веса горячих продуктов сгорания и более холодного атмосферного воздуха, поступающего в топку.

При перепланировке хрущевки в студию, необходимо в первую очередь просчитать воздухообмен

При перепланировке хрущевки в студию, необходимо, в первую очередь, просчитать воздухообмен

Когда дует из вентиляционного канала, это говорит о недостатке притока свежего воздуха. Если из кухонного вентканала уходит воздух, в квартире снижается давление, в результате образовывается обратная тяга. Чтобы этого не происходило необходимо обеспечить приток, например, установив обратный клапан.

В помещениях, где расположена газовая колонка, необходимо соблюдение некоторых правил:

  • Запрещено закрывать колонку шкафчиками, дверцами.
  • Расстояние до ближайшей мебели должно быть не менее 5-7 см.
  • Металлопластиковые окна в любое время года должны быть приоткрыты на 3-5 мм, для поступления воздуха в помещении.
  • Высота помещения – не менее 2 м.
  • Площадь отверстия под дверью – не менее 0,02 кв. м

Вентиляция в хрущевке на кухне, где установлены газовые колонки, не разрешено устраивать принудительную вытяжную вентиляцию. Это может привести к нарушению тяги, из-за чего угарный газ не будет выходить в дымоход, а подтянется в помещения квартиры. Выполнение всех несложных правил обезопасит жителей хрущевок от непредсказуемых последствий.

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Зачем нужна вентиляция

Схема вентиляции квартир

Нормативный воздухообмен панельных и кирпичных домов хрущёвской застройки решает несколько задач:

  • Проветривание, необходимое для насыщения внутренних помещений кислородом.
  • Удаление теплого, насыщенного углекислотой воздуха от работы газовой колонки.

Также она выполняет функции, схожие с системой вентилирования современных кирпичных, панельных и монолитных строений. Подробнее о функциональных особенностях приточно-вытяжных систем жилых домов можно узнать в статье «Способы устройства вентсистем многоквартирных жилых домов». Там же вы найдёте полный перечень требований по кратности воздухообмена, расчётной температуре, влажности, а также другие исходные данные, обозначенные в СНиП,

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

  1. Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
  2. Чистый воздух поступает в комнаты через открытые окна и форточки.
  3. Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Проблемы воздухообмена в хрущевке

Как бы там ни было, но продолжительность жизни таких домов увеличили до 100-150 лет и людям, проживающим в них, приходится мириться с таким положением дел и пытаться исправить первоначальные огрехи в строительстве, которые с годами только усугубляются. Каковы же могут быть причины некорректной работы вентиляционной системы в хрущевках?

Да, красиво, но колонка явно излишне

Да, красиво, но колонка явно излишне «зашита» + пластиковые окна — есть над чем задуматься

Для начала нужно отметить принцип работы естественной вентиляции, которая была первоначально заложена. Заключается он в притоке свежего воздуха из окон и дверей (лестничных клеток) и удалению отработанного – через вентиляционные отверстия в ванной комнате и на кухне.

Важно! Естественный воздухообмен возможен в холодное время года, когда ощутима разница температур между помещением и улицей. В остальное время его можно классифицировать, как вялотекущий либо отсутствующий.

https://uteplimvse.ru/interesnye-stati/ventilyaciya-na-kuxne-varianty-ustrojstva-i-sxemy-ustanovki.html
https://kupi-krasku.ru/komnaty/ventilyaciya-v-panelnom-dome.html
https://bildsnab-yug.ru/seti-i-kommunikacii/kak-ustroen-dymohod-v-hrushchevke-shema.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
