Теплый пол электрический своими руками: пошаговая инструкция с фото

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

• классические кабельные, имеющие несколько разновидностей;
• инновационные инфракрасно-карбоновые, стержневые и пленочные;
• и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

• им требуется сухое монтажное основание;
• они нуждаются в теплоизоляции с заземлением;
• их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

• особенностям монтажных технологий;
• сочетанию с различными видами напольных покрытий;
• качеству вырабатываемого тепла.

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

• выровняйте черновую поверхность и ликвидируйте все ее дефекты;
• постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;

• уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
• для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
• после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого пола

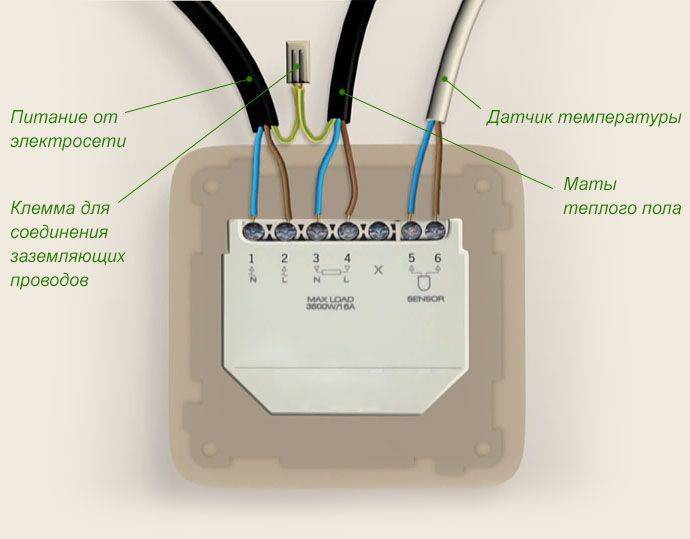

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятораУстановка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

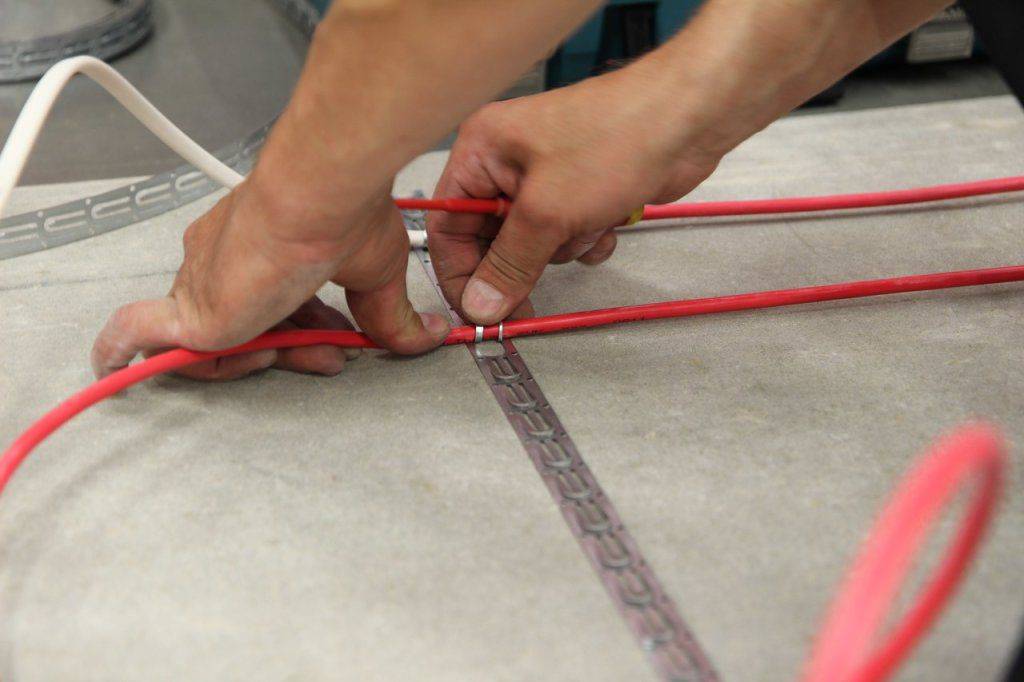

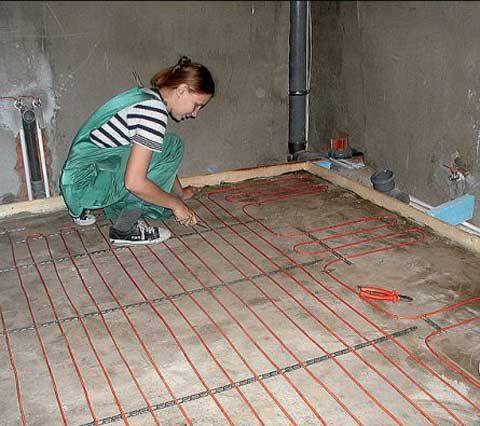

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого полаТеплый пол электрический

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Саморегулирующийся

У данных проводов нет отрицательных качеств, которые присутствуют в резистивных кабелях. Данные недочеты устранены за счет полимерной матрицы, которая является нагревательным элементом. Она помогает создать ситуацию, когда при перегреве одного из участков сила тока в той области снижается. Такая реакция способствует уменьшению подачи тепла и температура на перегретом участке понижается. Остальная система при этом работает без изменений. Цена таких проводов гораздо выше, по сравнению с резистивными, но такая покупка будет служить гораздо дольше.

Многие начинающие мастера задаются вопросом о том, как можно укоротить греющий провод. Такой вопрос может образоваться только в той ситуации, если вы неправильно рассчитали метраж и вам некуда девать излишки. Продажа кабелей осуществляется в бухтах, в которых присутствует определенный уровень сопротивления. На конце провода находится муфта. В каждой из секций образуется некоторое сопротивление. Если вы решите обрезать провод, произойдет нарушение баланса, в ходе которого будет уменьшаться сопротивление наряду с увеличением силы тока.

Данные действия приводят к перегоранию кабеля. По этой причине следует использовать весь купленный метраж. Если же у вас нет такой возможности, обратитесь за помощью к специалисту, который сумеет рассчитать число потерянного сопротивления и поставит токоограничительный резистор.

Шаг 4. Укладка труб отопительной системы

Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

Трубы для теплого пола

Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.

Таблица определения производительности насоса в зависимости от отапливаемой площади

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;

к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит

Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить

Как выбрать фитинги

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Соединение труб с пресс-фитингами

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Особенности: преимущества и недостатки

Прежде чем устанавливать пол, нужно обратить внимание на его достоинства и неудобства, которые он может создать. Преимущества следующие:

• Теплый пол экономит много места, а значит – дает свободу творчества в реализации необычных дизайнерских идей.
• Исключаются сквозняки. Пол равномерно распространяет тепло по всему дому, а, значит, даже астматики и аллергики почувствуют себя комфортно.
• Пол обеспечивает воздух нужным уровнем влажности.
• Теплый пол благоприятен для здоровья, поскольку он передает тепло с помощью излучения, а не нагрева воздуха.
• Теплый пол эффективнее радиаторов, поскольку быстрее греет помещение. Такой образец особенно актуален для хозяев частных домов.
• Нагревательные системы тщательно скрыты от глаз и не вредят общему эстетичному виду комнаты.

За комфорт приходится платить. Недостатки теплого пола такие:

• Напольное покрытие необходимо подбирать с оглядкой. Деревянный пол склонен к разрушению из-за температурного воздействия.
• Определенные виды древесины могут свести эффективность тепла к нулю.
• При установке электрического пола повысятся затраты на электроэнергию. В основном расходуется 110-150 Вт на квадратный метр. Хотя экономится обогревательная температура, если хозяев нет дома. С верным подходом можно сэкономить около 40% энергии. Рекомендуются к применению инфракрасные полы, показатели которых снижены до 50%.
• Электросети в некоторых зданиях не всегда выдерживают нагрузку при обогреве дома.
• После установки электрического образца повышается электромагнитное излучение. Есть мнение, что это негативно сказывается на здоровье человека. Но это пока не доказано наукой. Создатели инфракрасного пола заявляют, что у пола из пленки нет электромагнитного излучения.
• При неожиданном или плановом отключении электроэнергии теплый пол бесполезен.
• Установка водяного теплого пола требует много времени и сил.
• Необходимы значительные денежные затраты.
• Не все теплые полы бывают надежными. Водяной пол обладает меньшей эффективностью, чем электрический образец.

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

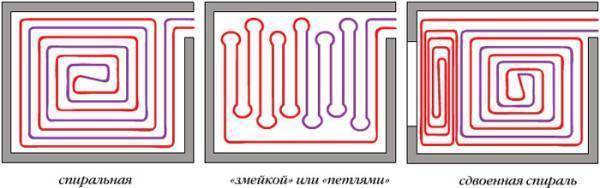

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

• длина всего контура – не более 90 м;
• на каждый 1 м2 должно приходиться по 5 м трубы;
• шаг укладки – около 20 см;
• для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого пола

Принципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляции

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК пола

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне – 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии – 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Виды и характеристики

Теплый пол делится на два типа, но у них есть объединяющий фактор: поверхность пола обладает установленными проводниками тепла, не мешающими перекрытию вроде плит. И у каждого из них можно регулировать температурный режим. А виды теплого пола таковы:

Электрический – в качестве тепловых источников используются кабели (возможны плоские проводники на пленке). Пол нагревается при помощи электрического тока, который проходит по выше упомянутым проводникам.

Также нередко применяется система «теплый пол». Она актуальна в то время, когда погода теплая и полностью включать отопление бессмысленно. В частных домах отопление можно активировать самостоятельно, с минимальным режимом.

Виды электрической отопительной системы

У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это: инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.

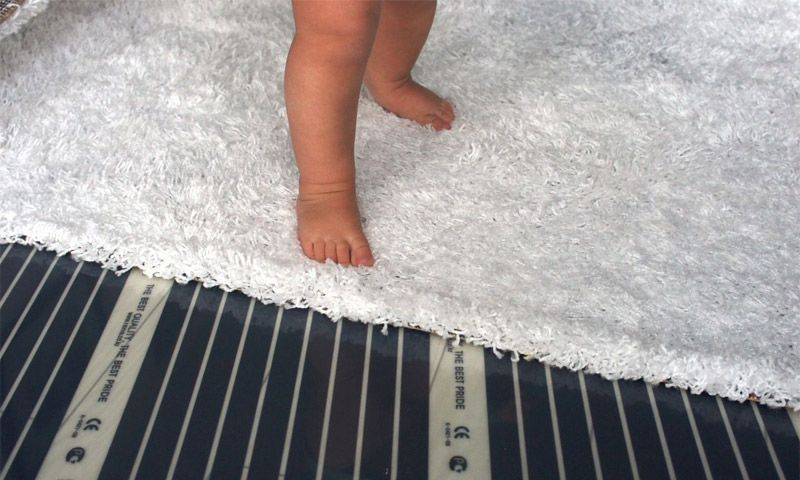

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.

Электрический кабельный провод

Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.

После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.

Как сделать теплый пол: подробное руководство

Тепло и комфортно. Пожалуй, это самое важное в каждом доме. Только представьте: на улице мороз, а вы ходите по квартире босиком. Дети играют на полу без риска простудиться. А плитка в ванной комнате уже не кажется ледяной – как приятно вставать на нее, выходя из душа. Что для этого нужно? Теплый пол!

Что представляет собой этот источник тепла? Водяную или электрическую систему, уложенную под напольное покрытие. Тепло передается полу и находящемуся над ним воздуху, а затем по принципу конвекции поднимается кверху. Таким образом, система становится самостоятельным источником тепла, равномерно обогревающим всю площадь помещения. Это гораздо эффективнее, чем отопительные приборы, которые по большей части осуществляют локальный обогрев.

Сегодня система теплых полов используется в квартирах, частных домах, оздоровительных центрах, салонах красоты и т.д. Технология применяется и на улице, например, для подогрева тротуара или крыльца, чтобы предотвратить образование наледи. В зависимости от места и условий эксплуатации можно подобрать оптимальный тип системы теплых полов. К примеру, в домах с автономным отоплением уместен монтаж водяной системы. Это экономично с точки зрения ресурсов – теплоноситель будет нагреваться от котла, который, к примеру, работает на газу (расходовать киловатты электроэнергии не придется). Собственный котел легче контролировать, отслеживать качество теплоносителя, давление в системе и прочие нюансы. Что касается зданий с центральной системой отопления, пользователи предпочитают электрический теплый пол. Его монтаж не связан с внедрением дополнительных компонентов в отопительную систему. И что самое главное – обогревом вы будете управлять сами! То есть устанавливать комфортную для себя температуру независимо от отопительного сезона. Даже летом или осенью, как только чуть похолодает, вы сможете включить свой собственный источник тепла. Но стоит принять во внимание тот факт, что в плане потребления энергоресурсов электрический теплый пол обойдется дороже, чем водяной.

Итак, вы решили сделать теплый пол. С чего начать? В чем особенности монтажа водяной и электрической системы? Что необходимо купить? И самое главное – как сделать все правильно? Ответы – в нашем подробном руководстве.

Важно! Монтаж теплого пола лучше проводить во время замены напольного покрытия или при заливке стяжки в новом здании. Специально разбирать хороший пол, чтобы уложить под покрытие нагревательные элементы, не настолько целесообразно, как проведение этих работ во время запланированного ремонта.

Содержание

1. Что вам понадобится?

Для водяного теплого пола

Для электрического теплого пола

• Нагревательные элементы – кабель или маты
• Теплоизоляционный материал (пробка)
• Тепловыравнивающий материал (фольга)
• Датчик температуры

2. Укладка водяного теплого пола

Если вы выбрали этот вариант, заранее узнайте, что собой представляет такая система. Для наглядности прилагаем примерную схему, работающую от котла. Как строится процесс? Горячая вода посредством насоса поступает в коллектор и затем проходит по трубам, уложенным на пол. Остывая, она идет обратно в котел через выходной узел коллектора. Расширительный бак в этой схеме необходим для компенсации избыточного давления в закрытой системе, по которой циркулирует жидкость.

Примерная схема теплого пола в автономной системе отопления

Подготовка основания

Трубы должны укладываться на ровную поверхность, подготовленную специальным образом. Чтобы отдаваемое водой тепло не уходило через пол и стыки на улицу, необходимо позаботиться об изоляции. Сначала рекомендуется сделать гидроизоляцию, уложив по периметру помещения демпфирующую ленту. Все основание полностью можно залить специальным гидроизоляционным составом или устелить пленкой. Сверху укладывается слой теплоизоляции – наиболее распространенными материалами являются пенопласт или минеральная вата.

Создание основы для крепления труб

Трубы будут не просто лежать на полу – их необходимо зафиксировать в том положении, в котором они выкладываются по выбранной схеме (о ней расскажем ниже). Для этого настилается армированная сетка. Размер ячеек может быть, к примеру, 10х10 см. Она кладется не на теплоизоляцию – следует подложить под нее специальные подставки, можно, кстати, сделать их из обрезков гипсокартона, древесины и пр. Получается решетка, на которой будут фиксироваться трубы.

Запомните! Монтаж водяного пола не делают под сантехническими приборами. Для ванной и туалета необходима предварительная разметка, чтобы обойти места установки сантехники. Следовательно, армированную сетку на эти участки тоже не укладывают.

Укладка труб

Для укладки теплого пола используют трубы из металлопластика или сшитого полиэтилена. При планировании системы необходимо учесть, что максимально допустимая длина трубы не должна превышать 100 м. Как показывает практика, такой длины хватает примерно на 20 кв. м. На каждый отдельный участок, например комнату, делается петля, т.е. труба, которая, изгибаясь, идет от коллектора в помещение и возвращается обратно, к коллектору. Она обязательно должна выполняться из цельного отрезка трубы. Расстояние между трубами составляет около 30 – 35 см. Расстояние от трубы до стены должно быть меньше – от 7 до 15 см. Крепление к армированной сетке происходит с помощью хомутов или проволоки.

Как укладывать трубы? Два наиболее распространенных способа представлены в таблице. Схематично показано расположение труб и обозначена температурная разница: красные участки – максимальная температура, синие – минимальная (по мере прохождения по системе вода остывает).

Способы укладки труб водяного теплого пола

Другое название – «змейка». Трубы укладываются извилистыми линиями, параллельными друг другу. То есть канал тянется от одного конца комнаты в другой, затем возвращается назад. В таком случае участки с уже остывшим теплоносителем будут параллельны тем участкам, где температура воды максимальна. Рекомендуется начинать укладку от так называемых холодных стен, которые являются наружными.

Параллельный способ укладки труб выбирают для небольших и средних по площади помещений

Другое название – «улитка». Укладка труб осуществляется по спирали, при этом подающая и возвратная трубы укладываются параллельно (лучше делать это одновременно). В центре система замкнута, а концы труб уходят к коллектору. Можно назвать такую схему двойной спиралью, так как трубы все равно идут параллельно друг другу, как при змейке.

Подобный вариант выбирают для больших помещений, так как горячая труба компенсирует идущую ей параллельно уже остывшую

Монтаж водяного коллектора

Приспособление служит для распределения потоков воды и регулировки температуры. Водяной коллектор устанавливают в месте, куда будут выходить концы труб каждого отдельного участка теплого пола. Подающая труба соединяется с подающим узлом коллектора, труба, по которой остывшая вода будет возвращаться в котел, – с обратным узлом. В зависимости от количества участков (помещений), где будет теплый пол, подбирается коллектор с необходимым количеством контуров. Один контур – это одно помещение. Управление температурой каждого контура осуществляется с подающего узла при помощи регуляторов. Это позволяет устанавливать максимально комфортную температуру в каждом помещении. К примеру, если для спальни достаточно 25 °С, то для ванной потребуется значение до 30 °С. Крепится коллектор к стене на дюбель-гвозди. Для этого в конструкции предусмотрены монтажные отверстия. Как правило, устройство скрывается за фальшстенкой или в специальном шкафу.

Обратите внимание! Чтобы подключить трубы к коллектору и обеспечить полноценную работу системы, необходимы дополнительные сантехнические приспособления: евроконусы, клапаны, термоголовка с датчиком температуры. Все эти комплектующие подбираются по диаметру к коллектору и трубам.

Отдельно стоит сказать про термоголовку, которая необходима для контроля температуры воды. С ней через капиллярную трубку соединен специальный стержень – датчик температуры. Термоголовка устанавливается на входящий клапан коллектора, а датчик помещается внутрь коллектора. Подробные рекомендации по установке можно найти в инструкции производителя, которая прилагается к изделиям.

Завершающий этап

После того как вы собрали систему теплого пола и подключили все компоненты к коллектору, необходимо протестировать ее работоспособность. Если все в порядке и тепло равномерно распределяется по всей площади, занятой системой труб, процесс можно считать успешным. После этого трубы скрывают под стяжкой, а сверху укладывают напольное покрытие.

3. Монтаж электрического теплого пола

Процесс устройства такой системы считается более простым по сравнению с предыдущим, так как не связан с гидравлическими компонентами. Однако и тут есть свои нюансы. Электрический теплый пол не укладывают в места стационарной мебели и бытовой техники. Ставить мебель на нагреваемые поверхности нерационально – как в плане покупки материалов, так и в плане энергопотребления. Но что еще хуже, это может стать причиной перегрева теплого пола и выхода его из строя. Очень важно поэтому тщательно продумать план и нарисовать схему с указанием размеров.

Подготовка основания

На ровный чистый пол укладывают теплоизоляционный материал. Это делают не только в частных домах, где тепло уходит через пол в землю. На квартиры это тоже распространяется: теплый пол должен греть ваше жилище, а не потолок соседа снизу. Можно уложить на пол пробковую подложку. Сверху на нее – фольгу для отражения теплового излучения.

Укладка нагревательных элементов

Процесс монтажа зависит от типа выбранных нагревательных элементов, места размещения и напольного покрытия. Если вы еще не определились, предлагаем воспользоваться таблицей.

Виды электрических теплых полов

В основе лежит одножильный или двухжильный электрический кабель. Преимуществом является то, что с ним легко маневрировать в узких пространствах и укладывать систему теплого пола, огибая различные препятствия. Кабель укладывают змейкой, фиксируя его на полу с помощью монтажной ленты. Как правило, она входит в комплект поставки, а в инструкции описаны рекомендуемые параметры монтажа.

Подходит для укладки под плитку и в стяжку

Представляют собой отрезки, в которых кабель, чаще всего двухжильный, закреплен на сетке. Главным преимуществом является легкость и скорость монтажа на больших площадях. Можно застилать помещение квадратами или дорожками. Однако не совсем удобно использование отрезков на участках со множеством препятствий, например, когда нужно огибать сантехнику. Резать кабель нельзя! Необходимо подрезать подложку, адаптируя форму полотна под изгиб.

Подходит для укладки под плитку и в стяжку

Пленочный теплый пол

В основе лежат черные графитовые полоски, которые, нагреваясь, являются источником инфракрасного излучения. Такой теплый пол еще называют инфракрасным. Слой материала очень тонкий. Укладывается на фольгированный вспененный полиэтилен. Затем накрывается напольным покрытием. Такой способ выбирают, когда нет времени и желания проводить капитальные работы.

Подходит для укладки под ламинат, паркет, линолеум, ковролин.

Не укладывается под плитку и в стяжку!

Какой бы вид теплого пола вы ни выбрали, при монтаже обязательно руководствуйтесь инструкцией. Для наглядности предлагаем вам иллюстрации по укладке кабельной системы Теплолюкс.

Варианты схем укладки теплого пола на основе нагревательного кабеля

Запомните! При монтаже элементов теплого пола нельзя наслаивать их друг на друга. Не рекомендуется подрезать кабели, пытаясь избавиться от лишних отрезков. Следует заранее подсчитать необходимое количество по площади помещения. В процессе укладки старайтесь не наступать на кабель. Если этого не избежать, действуйте с особой осторожностью, чтобы не повредить его.

Установка терморегулятора

Еще до укладки нагревательных элементов надо определиться с местом расположения терморегулятора – туда потребуется вести концы кабеля. Обычно его крепят на стене, высота от пола составляет около 1 м. Посредством электропровода устройство соединяют с нагревательным кабелем. От него же ведут канал в гофротрубе, внутри которой устанавливается датчик температуры, а канал заканчивается в полу. Датчик подключается к электросети. Расстояние от него до терморегулятора составляет 1,5 м. На каждую комнату монтируется один терморегулятор, который будет контролировать и поддерживать температуру в этом помещении, ориентируясь на сигналы датчика. Когда система будет собрана, протестируйте ее работоспособность. Убедитесь, что кабель одинаково хорошо греет все помещение. Только потом можно скрывать его под стяжкой и напольным покрытием. После этого не рекомендуется включать систему до полного схватывания раствора. В зависимости от толщины слоя стяжки может понадобиться от нескольких дней до недели. Не спешите начать эксплуатацию теплого пола, пытаясь с его помощью «высушить» стяжку. Процесс должен завершиться естественным путем.

В этой статье мы представили основные рекомендации по монтажу водяных и электрических теплых полов. Конечно, не удастся уместить все нюансы в один материал. Но мы надеемся, что с ознакомительной точки зрения он будет полезен. Более детальные рекомендации вы найдете в инструкции, которую прилагает производитель. Главное – подобрать подходящие изделия. В этом вам поможет наш информативный сайт и профессиональная консультация менеджера. У нас вы сможете купить большинство компонентов, а также инструменты, необходимые для устройства теплого пола своими руками. Не откладывайте покупку – сделайте заказ уже сегодня!

Теплый электрический пол своими руками

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Настилаем водяной пол своими руками

Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.

Водяной пол — пожалуй, самый популярный вид подогрева для бани

Преимущества водяного обогрева:

• возможность обогреть большую площадь при умеренных энергозатратах;
• система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
• равномерное распределение тепла по всей площади;
• не требует вложения больших денежных средств.

Недостатки водяного обогрева:

• требует значительных усилий, наличия аналитического склада ума от мастера;
• из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
• регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
• если в системе появляется течь, обнаружить место её возникновения крайне сложно.

Инструкция по установке

Устройте теплоизоляцию поверхности пола, используя для этого матовый материал (минеральную вату или полистирол). Основная задача — обеспечить хороший уровень защиты от потери тепла. Таким же материалом утепляются и стены бани. Чтобы увеличить КПД системы, желательно постелить поверх теплоизоляционного слоя зеркальную плёнку (плёнка должна смотреть блестящей стороной вверх).

Поверх изоляции необходимо настелить арматурную сетку, к которой трубы будут крепиться с помощью пластиковых хомутов или клипс. Однако ни арматура, ни дополнительные пластиковые крепления не понадобятся в том случае, если вы подобрали для теплоизоляции полистирольные плиты со специальными планками для гибких труб, с помощью которых сразу можно закрепить ваш трубопровод.

Очень важно сразу же определить те участки пола, на которых будет располагаться мебель

Под мебелью не должно быть труб! Особое внимание уделите зонам возле наружных стен и дверного проёма — советуем сократить шаг укладки, чтобы помещение лучше прогревалось. Основные типы укладки труб, которые применяются не только для бани, но и для любых других помещений:

• змейкой — система простая и надёжная, но не обеспечивающая равномерный обогрев пола;
• улиткой — сможет обеспечить равномерный прогрев поверхности, но более сложна в монтаже.

Уложить трубы «змейкой» проще и быстрее, чем «улиткой»

Совсем необязательно располагать центр «змейки» или «улитки» в центре бани. Шаг укладки вы можете выбрать самостоятельно, однако не следует располагать трубы слишком далеко друг от друга — при расстоянии между ними в 40 см и более обеспечить эффективный обогрев в помещении будет довольно сложно. Но укладывать трубы слишком близко тоже не стоит: жидкость в слишком длинном трубопроводе быстро остывает.

Важный элемент системы водяного обогрева пола — коллекторный шкаф, к которому подведены концы трубопровода и в котором располагаются запорные вентили и регулировочные приспособления. Перед выравниванием пола и фиксацией стяжкой следует провести опрессовку системы, чтобы исключить возможность протечки.

Основные элементы сложной системы водяного обогрева пола, помимо труб, — котёл и коллектор

Осуществив проверку работоспособности системы, необходимо залить поверхность цементно-песчаной или сухой стяжкой, после застывания которой (около 28 дней) можно укладывать напольное покрытие.

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

• длина всего контура – не более 90 м;
• на каждый 1 м2 должно приходиться по 5 м трубы;
• шаг укладки – около 20 см;
• для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

• классические кабельные, имеющие несколько разновидностей;
• инновационные инфракрасно-карбоновые, стержневые и пленочные;
• и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

• им требуется сухое монтажное основание;
• они нуждаются в теплоизоляции с заземлением;
• их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

• особенностям монтажных технологий;
• сочетанию с различными видами напольных покрытий;
• качеству вырабатываемого тепла.

Установка теплого электрического пола

Видео — монтаж теплого пола на основе нагревательных матов

Устройство электрического пола — схема

Электрический теплый пол выпускают трех видов: в виде полимерной пленки (инфракрасный), в виде матов или в виде кабеля.

Кабель для теплого электрического пола

Инфракрасные теплые полы производят в виде тонких квадратных пленок со стороной 50 см и толщиной 3,3 мм. На пленках закреплены электрические нагревательные элементы. Укладку производят непосредственно в плиточный клей.

Маты для теплого пола

Теплый пол в виде матов представляют собой армирующую сетку, на которой закреплен кабель, нагревающийся от электрического тока.

Теплый пол в виде матов — фото

Перед тем, как произвести укладку теплого пола, следует отметить на схеме участки, где стоит мебель. Там нагревательные элементы устанавливать нецелесообразно. Выбираем место для размещения датчиков температуры и терморегулятора.

Перфоратором в стене и на полу прорубаем каналы для укладки кабеля. Отдельно прорубаем выемку для терморегулятора (в случае, если он встраиваемый).

Делаем выемку для термореулятора

Поверхность пола обязательно нужно выровнять. Для этого, например, можно использовать самовыравнивающиеся наливные смеси для пола.

Кабели термодатчика и терморегулятора перед укладкой в каналы необходимо пропустить через гофрированные трубки.

Начинаем укладку кабеля

Затем укладываем на пол нагревательные маты. При укладке разрешено разрезать сетку, но кабель — ни в коем случае. Можно приклеить сетку к полу или зафиксировать ее любыми крепежными деталями, не затрагивая при этом нагревательный кабель.

Укладка на пол нагревательных матов

Соединяем провода и проверяем работоспособность системы.

Соединяем провода электрического теплого пола и проверяем работоспособность

После проверки можно наносить на сетку и кабель плиточный клей и укладывать плитку. Запускать теплый пол в работу разрешено не ранее, чем через три недели после укладки кафеля.

Укладка кафельной плитки на теплый пол

Пленочный инфракрасный пол не рекомендуется укладывать под керамическую плитку. А теплый пол кабельного типа можно даже устанавливать под цементную стяжку.

Что собой представляет водяной теплый пол

Предлагаемое видео, как сделать теплый пол, позволяет заранее подготовиться к предстоящим монтажным работам по установке системы.

Важно понимать, что такая системы отопления, представляет собой сложную конструкцию, обеспечивающую подогрев пола и покрытия, что позволяет использовать все преимущества комплекса:

• отсутствие сквозняков и конвекционных потоков, возникающих при воздухообмене, благодаря работе обычной системы отопления в помещении;
• возможность самостоятельной установки и монтажа системы, введения ее в эксплуатацию, без привлечения специалистов с высокой квалификацией;
• подогрев всего пола или отдельных функциональных зон в помещении с возможностью выбора разных материалов и схем установки конструкции;
• после длительного периода эксплуатации и при необходимости проведения ремонтных работ, все процедуры осуществляются собственноручно.

Процесс монтажа теплого пола

Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.

Подгонка под размер помещения

Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы

Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем

• Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
• Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
• В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.

Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем

Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.

Схема укладки кабеля

Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.

Уложенные маты теплого пола

Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.

Окончание монтажного процесса

Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.

Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.

1. От сети переменного тока идут два провода.
2. От нагревательного кабеля два провода.
3. От температурного датчика два провода.

В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.

Схема подключения

Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.

Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?

Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.

И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.

Не забудьте оценить статью:

Правила монтажа теплого пола с электрическим проводом

Для электрического теплого пола необходимо обеспечить идеально ровную поверхность чернового основания, поскольку в пустотах может оказаться воздух, который приведет к перегоранию резистивного элемента. На черновой пол рекомендуется тонкая стяжка от 3 до 5 см.

Схема монтажа электрического кабеля на пол

Далее идет термоизоляция. Толщина материала должна быть минимум 2 см, но если это квартира на первом этаже, лучше выбрать потолще

При выборе материала следует обратить внимание на термостойкость – он должен выдерживать нагрев до 100оС. Материал с фольгированным покрытием лучше не использовать – фольга под воздействием постоянно высоких температур быстро испортится

Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх.

Самостоятельный монтаж электрического теплого пола

Используются как рулонные утеплители, так и плиты. Одно условие – нельзя допускать щелей меду полотнами. Если теплый пол оборудуется в ванной комнате или на кухне, следует использовать гидроизоляционные материалы. Они будут препятствовать проникновению нежелательной влаги.

Чаще всего используется толстая полиэтиленовая пленка. Следующий этап – монтаж нагревательных элементов. Он может осуществляться на специальную монтажную ленту, которая имеет крепежи для кабеля. Заменить ее можно арматурной сеткой, ячейки которой не превышают 1,5 см.

Этапы монтажа теплого пола с электрическим проводом

Следующий этап – стяжка. Можно использовать любые материалы, которые выдерживают высокие температуры. Это или бетонный состав с добавлением полимеров, или готовые сухие смеси для теплого пола. Перед тем как заливать стяжку, необходимо проверить работоспособность отопительной системы. Проверка происходит с использованием тестера, который измеряет максимальное сопротивление. Допускаются отклонения в пределах 10% от данных, указанных в паспорте провода.

Схема теплого пола

Задавая вопрос обычному обывателю об устройстве электрического теплого пола, мы можем получить достаточно простой ответ — закладывается в толщу напольного основания кабель, на который подается электрический ток. Кабель нагревается и выделяет достаточную тепловую энергию, которая нагревает напольное покрытие. В зависимости от мощности кабеля можно подобрать такую отопительную систему, которой бы хватило на обогрев определенного объема помещения.

И этот ответ правильный. Да, он упрощенный, но суть схвачена верно. Но чтобы кабель работал эффективно, чтобы потребитель не переплачивал за потраченную электроэнергию, необходимо правильно провести укладку электрического теплого пола

Поэтому обращаем ваше внимание на схему напольного устройства многослойного пирога, состоящего из разных материалов

• Основание – оно должно быть ровным и прочным.
• Утепленная подложка из неплавкого материала. Это может быть пенополистирол или пенополиэтилен, но обязательно с отражающим фольгированным слоем.
• Система крепления. Здесь масса вариантов от обычной клейкой ленты до сетки из металла или полимера.
• Сам электрический теплый пол.
• Стяжка из специального раствора для теплых полов. Кстати, ее толщина может варьироваться от 3 до 5 см.
• Напольное покрытие.

Схема устройства электрического теплого пола

Удачные примеры и варианты

• К слову, электромагнитное поле возникает только у кабельного электрического теплого пола, а из этого следует, что нагревательная система может быть установлена и в детских комнатах. Влияния на здоровье ребенка маты и инфракрасные полы не оказывают.
• Если в загородном коттедже есть собственная котельная, то зачастую устанавливается водяной теплый пол, связано это с экономией. При обогреве больших площадей удается существенно сэкономить на электроэнергии.

В завершение, хотелось бы отметить тот факт, что современные нагревательные системы легко монтируются

А значит, осуществить установку теплого пола по силам любому взрослому человеку, важно лишь соблюдать технологический процесс и прислушиваться к советам специалистов

О том, как произвести монтаж водяного теплого пола, смотрите в следующем видео.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

• выровняйте черновую поверхность и ликвидируйте все ее дефекты;
• постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;

• уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
• для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
• после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Укладка нагревательных матов

Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.

В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:

• нужно снять старое напольное покрытие;
• выровнять основание;
• уложить слой теплоизоляции;
• установить терморегулятор и датчик температуры;
• уложить термоматы;
• смонтировать финишное покрытие.

Обычно мат укладывают от одной стены до другой, после чего стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.

Эту процедуру повторяют до тех пор, пока не будет покрыта вся площадь пола, которая должна прогреваться. При необходимости термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.

Виды и характеристики

Теплый пол делится на два типа, но у них есть объединяющий фактор: поверхность пола обладает установленными проводниками тепла, не мешающими перекрытию вроде плит. И у каждого из них можно регулировать температурный режим. А виды теплого пола таковы:

Электрический – в качестве тепловых источников используются кабели (возможны плоские проводники на пленке). Пол нагревается при помощи электрического тока, который проходит по выше упомянутым проводникам.

Также нередко применяется система «теплый пол». Она актуальна в то время, когда погода теплая и полностью включать отопление бессмысленно. В частных домах отопление можно активировать самостоятельно, с минимальным режимом.

Распространенные ошибки

Самой первой ошибкой можно считать установку электрического пола под тяжелой массивной гарнитурой. Под тяжестью материалов происходит недостаточное охлаждение напольного покрытия, которое приводит перегреву и поломке нагревательных элементов.

Искривление и сгибание кабеля приводит к поломке всей системы обогрева. Если использован способ пленочного обогрева, выход из строя системы может произойти из-за повреждения греющей пленки.

Неправильное контролирование сопротивления изоляции в период монтажа – также распространенная ошибка новичков. Значение не должно расходиться от заявленного производителя больше, чем на 10 процентов. В противном случае вас ждут неисправности ЭТП.

Монтаж инфракрасной пленки требует изолирование токоведущих частей пленки. При несоблюдении этого правила будет постоянно происходить утечка тока и отключение питания системы. Кабель, установленный в нагревательном мате, резать запрещено. Необходимо правильно вымерить площадь для обогрева и лучше оставить часть комнаты не закрытой обогревателем.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

• классические кабельные, имеющие несколько разновидностей;
• инновационные инфракрасно-карбоновые, стержневые и пленочные;
• и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

• им требуется сухое монтажное основание;
• они нуждаются в теплоизоляции с заземлением;
• их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

https://nikastroy.ru/teplyj-pol-elektriceskij-svoimi-rukami-montaz-posagovaa-instrukcia/
https://m.vseinstrumenti.ru/santehnika/teplye-poly/elektricheskie/articles/kak-sdelat/
https://saucyintruder.org/elektriceskij-teplyj-pol-svoimi-rukami-posagovaa-instrukcia-video/
