Разводка сантехники в квартире, доме: схемы, материалы, монтаж

Установка сантехники своими руками: классические схемы разводки и инструкции по монтажу

Хотите серьезно отремонтировать и обновить квартиру? Тогда не лишним будет узнать, что одним из самых основных этапов капитального ремонта жилья является замена старой сантехники и труб на новые. Кроме того, это самая внушительная статья расходов в выделенном на проведение этих работ бюджете.

Сократить и без того внушительные затраты – нормальное желание каждого рачительного хозяина. Согласны? Снизить их вполне реально: поможет установка сантехники своими руками. Мы расскажем, как сделать разводку, как перенести и подключить сантехническое оборудование, какие при этом нужны инструменты и материалы.

Вы узнаете, как самостоятельно поменять трубы в ванной комнате и подключить сантехнические приборы. А для того, чтобы проще было разобраться в ремонтном вопросе, в статье приведены тематические фото-руководства и видео-инструкции.

Разводка сантехники: подготовка к работе

В первую очередь нужно составить список необходимых коммуникаций и сантехнических устройств. К примеру, для стиральной машины и унитаза требуется подключение к канализации и холодному водоснабжению, а к умывальнику и душевой кабине (ванне) дополнительно подводится горячая вода. Сантехника и отопление требуют грамотного проведения работ, так как несоблюдение правил способно привести к весьма неприятным последствиям.

Также нужно определиться с количеством перекрывающих вентилей, подобные элементы обязательно устанавливаются на подводе к стиральной машине, холодной и горячей воде. При желании они могут монтироваться на подводе воды к унитазу, это особенно удобно в случае поломки бачка, так как для ремонта не потребуется перекрывать общую систему водоснабжения.

монтаж труб водоснабжения

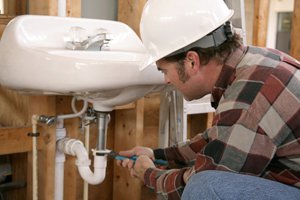

Как правильно подключить обычную раковину?

Для начала нужно рассчитать высоту установки раковины. В большинстве случаев она составляет не более 80 см. Однако если в доме есть маленькие дети, умывальник можно немного опустить. После того как высота определена, на стене ставим отметку.

Ориентируясь на нее, отмечаем горизонтальную линию на поверхности стены. После этого нужно замерить ширину задней стенки умывальника и отложить это расстояние вниз от отметки.

Подробная схема установки умывальника в ванной комнате с указанием всех размеров. Обычно инструкции и чертежи прилагаются к новой сантехнике

Перед тем как крепить на стену кронштейны, нужно точно рассчитать расстояние между ними. Сделать это несложно: переворачиваем умывальник, кладем сверху кронштейны так, чтобы они попали в специальные пазы. Далее замеряем расстояние между кронштейнами и переносим его на стену.

Теперь можно делать отверстия, бить дюбели, закручивать болты. Далее нужно установить на раковину смеситель, после чего закрепить его болтами с шайбами, проверить расположение раковины по уровню и зафиксировать ее гайками.

Устанавливаем на сливное отверстие резиновую прокладку и монтируем слив, подключаем его к сифону. С помощью переходника подключаем отводную трубу сифона к канализации. Используя гибкие шланги-наконечники, подключаем к смесителю горячую и холодную воду.

трубы для ванной Установка сантехники своими руками схемы разводки и монтажа Последовательная и параллельная схемы подключения сантехники частного дома

Сантехнические работы: расценки

При полной замене всех устройств и труб на выполнение может потребоваться несколько дней. Многих интересует стоимость данной услуги, она зависит от нескольких факторов:

  • сложность работ и время, отведенное на ее проведение;
  • количество устанавливаемых устройств, узлов и других основных элементов;
  • тип сантехники.

Например, душевой комплекс с обширным функционалом установить сложнее, чем стандартную чугунную ванну. Также стоимость увеличивается при использовании дополнительных услуг.

На сантехнические работы расценки могут варьироваться у разных специалистов и фирм. В среднем установка раковины обойдется в 1700 рублей, а монтаж стандартного смесителя – 800 рублей. При выборе фирмы стоит ориентироваться не только на цены предоставляемых услуг, но и на профессионализм работников, также будет не лишним изучить отзывы на специализированных ресурсах.

разводка сантехники в новостройке

Составляем схему

Определившись с типом коммуникационных подключений (коллекторно или последовательно) с теми приборами и устройствами, которые будут в неё включены, приступаем к непосредственной разработке схемы разводки водопровода в квартире. Она поможет правильно рассчитать метраж труб, количество и виды фитингов, вспомогательных деталей на этапе закупок, упростит и сократит время монтажных операций. Напротив, приступая к сборке коммуникаций без их подробного описания, значительно увеличиваются шансы совершать ошибки, которые приводят к переделкам, а также к перерасходу недешевых материалов.

Рисунок 1. Схема водопровода (кликните для увеличения).

Профессионалы, разрабатывая монтажные схемы (рисунок 1), используют определенный нормативный порядок, специальные расчеты. Если у вас есть возможность заказать и оплатить такую работу, то это будет только вам в плюс. На схеме, а она является частью проектной документации на проведение капитального ремонта или реконструкции санузла, будет указана важная для вас информация:

  • точки водоразбора с наименованиями приборов подключения;
  • трубопроводы (ХВ, ГВ) с указанием их диаметров, типом материала, направлением тока воды;
  • распределительные и запорно-регулирующие устройства;
  • аварийная автоматика;
  • водомерные приборы.

Тем не менее, вполне работоспособную схему можно составить и своими усилиями. При этом все равно следует ориентироваться на основные правила построения квартирной разводки, описываемые в этой статье, хорошо продумать не только расположение сантехники, но и установку важных вспомогательных устройств.

Установка сантехники в доме подключение сифона

Правила расположения

После выбора типа сантехники и ее приобретения, нужно определиться с размещением всех устройств. При этом желательно занести в помещение и поставить на предполагаемом месте хотя бы несколько элементов, чтобы убедиться в удобстве их расположения. Далее на листе бумаги составляется схема разводки сантехники, при этом стоит учитывать некоторые особенности и правила:

  • отводы для канализации могут выполняться в виде “тройника” без вертикальной части;
  • основной трубопровод размещается над поверхностью пола, от него через тройники идут отводы для воды;
  • расположение сантехники должно обеспечивать легкий доступ к местам соединения гибких шлангов и трубопровода;
  • канализационные и водопроводные трубы должны находиться как можно ближе друг к другу, для того чтобы их можно было скрыть за специальным коробом;
  • пересечение труб крайне нежелательно, также должна максимально просто подключаться и сантехника;
  • разводка труб не должна быть сложной, это необходимо для обеспечения возможности самостоятельного выполнения.

монтаж сантехники

Что понадобится кроме труб и фитингов?

Грамотно собранная схема водопроводной разводки должна учитывать не только расположение труб и сантехники в санузле, но включать ряд устройств необходимых для нормального функционирования коммуникаций и оборудования. Обычно их сосредотачивают на участке близком к вводу в квартиру в специальном сантехническом шкафу. К подобным устройствам относят:

  • коренную запорную арматуру;
  • блоки фильтрации (грубой и тонкой очистки);
  • редуцирующие и обратные клапаны;
  • приборы учета;
  • сторожа-аквастопы.
  • коллекторы-распределители, краны, манометры;

Коренной кран (вводная запорная арматура)

Запорная арматура на вводе в квартиру.

Отделяет квартирные сети от домовых – с него начинается прокладка разводящих коммуникаций. У него всего две функции – открыть или перекрыть поток воды. Следовательно, не обязательно переплачивать, покупая боле дорогой вентиль с плавной регулировкой – простого шарового крана вполне достаточно.

Тем не менее, к выбору главного запирающего устройства следует подойти особо ответственно, так как его задача не только обеспечить возможность проведения профилактик или ремонтов на локальной сети, но и оперативно отсекать воду при возникновении аварийных ситуаций. Надежность коренного крана не должна вызывать никаких сомнений. Поэтому не экономьте не его покупке, приобретайте продукцию известных брендов (BUGATTI, FIV, GACOMINI, VALTEC) у надежных продавцов.

Фильтрующие устройства

При сегодняшнем изобилии дорогостоящей сантехнической арматуры и приборов, вопрос о необходимости установки хотя бы минимального комплекта фильтрующих блоков уже не поднимается. Экономия на относительно дешевых системах предварительной водоподготовки, чревата быстрыми износами и поломками более ценных вещей.

К минимальному комплекту можно отнести фильтры грубой (грязевик) и тонкой очистки. Их назначение извлекать из протекающей жидкости взвешенные примеси. Рабочим элементом грязевика служит мелкоячеистая сетка с пропускной способностью, чаще всего, в диапазоне 100-300 мкм. Скапливающиеся загрязнения удаляют, очищая сетчатую вставку. Для этого её извлекают из корпуса устройства либо промывают через соответствующий дренажный штуцер (промывные модели).

Функционирование фильтров тонкой очистки происходит аналогично, только рабочим элементом выступает картридж из полипропиленового волокна или нити. Картриджи позволяют задерживать примеси от 5 мкм до 20 мкм, являясь расходными материалами, которые обновляются после потери пропускной способности.

Кроме обязательных механических фильтров, также рекомендуется комплектация схемы квартирной разводки блоком ГМС. Что это такое? Расшифровывается, как гидромагнитная система, созданная переводить часть примесей в коллоидные взвеси, чтобы затем их можно было осаждать на картридже тонкой очистки. Устройство содержит постоянный магнит, энергонезависимо и не требует обслуживания.

Регулирующие устройства

Первым из них по важности является редуктор давления. Его задача ограничивать давление внутри локальной водопроводной сети до заданной комфортной величины 3-4 бар. Он также помогает защитить санитарно-технические приборы от гидравлических ударов, давление при которых может лавинообразно нарастать до 10-12 бар. Для подстраховки от критических нагрузок, можно дополнительно установить гаситель гидроударов поршневого либо мембранного типа.

Направление потоков жидкости помогают задавать обратные клапаны. Их монтирую не только в сантехническом шкафу, для корректной работы счетчиков, но на входе ХВ в бойлеры. Они препятствуют сливу воды в магистральные трубопроводы при прекращении её подачи. В противном случае, вода вытечет из бойлера, а его ТЭН, включившись «на сухую», быстро сгорит.

Приборы учета

Их тип и способ инсталляции обязательно согласовываются в управляющей компании. Актуализированная редакция СП 30.13330.2012 «Внутренний водопровод и канализация зданий» обязывает размещать приборы учета водопотребления в удобных для обслуживания и контроля местах. При этом необходимо выбирать изделия, допускающие планируемые для них позиционирования в сантехнических узлах или шкафах. Счетчики могут быть рассчитаны на универсальный или только на горизонтальный монтаж. Если же приборы второго типа ставить вертикально, то точность их показаний нарушается.

Окружение устройства также влияет на погрешность его измерений. Так, производители предписывают необходимость наличия прямых патрубков до и после счетчиков для предотвращения образования вихревых потоков, искажающих показания. Рекомендуемые размеры подобных вставок указываются в паспорте конкретной модели прибора. Обычно перед водомером они должны быть длиной не менее 5-ти, а после не менее 3-х диаметров его нормативного проходного сечения.

Комплект для установки счетчиков воды

Рабочая комплектация прибора учета потребляемой воды обязательно включает сетчатый фильтр-грязевик и обратный клапан. Грязевик монтируется после коренного крана, но до счетчика. Его задача обезопасить прибор от механических взвесей. Обратный клапан завершает сборку. Он предотвращает отток воды в стояк, при его опорожнении, тем самым исключается сброс учетных показаний.

Важно! Установка до водомеров кранов или фильтров с промывными штуцерами может вызвать проблемы при постановке их на учет. В крайнем случае, для всех сбросных отверстий должна быть предусмотрена возможность опломбировки.

Аварийные устройства

От аварий на водоподающих коммуникациях не застрахована даже разводка, выполненная по всем правилам из первоклассного материала. Поэтому, чтобы обезопасить имущество своей квартиры от потопов, а также квартир расположенных ниже, в схему включают специальные автоматические устройства для защиты от протечек. Они встречаются двух основных типов – с простым механическим и с электромеханическим приводом.

1. Первый тип отличается доступной ценой и простотой конструкции. Его характерным представителем является Аквастоп (500-600 руб). Он срабатывает при резком увеличении расхода воды. Например, если лопнет гибкий шланг стиральной машины, клапан практически мгновенно отсечет подачу. 2. Электромеханические «аквастопы» – это уже сложные дорогостоящие системы с ценами порядка 8-10 тыс. рублей (Аквасторож, Нептун, Гидролок). Они состоят из нескольких блоков: контроллера, датчиков, электропривода (крана или клапана). Могут запитываться от бытовой сети 220V, автономных источников либо комбинированно. Их главное преимущество в том, что они могут отследить как интенсивный разлив воды, так и незначительные её подтекания.

Прочие вспомогательные устройства сантехнического шкафа

Манометры. Желательно установить минимум пару штук на каждой из веток ХВ и ГВ. Один на вводе в квартиру или после редуктора давления (если есть), второй после фильтра (фильтров).

Манометры в водопроводной разводке в квартире.

По перепаду давлений манометров можно отслеживать степень загрязнений сеток или сменных картриджей. Для инсталляции приборов можно применять специальные тройники, но, зачастую, проще использовать некоторые устройства уже укомплектованные манометрами или имеющие посадочные отверстия под них. Такими устройствами могут быть краны, фильтры, коллекторы, редукторы давления.

Коллекторы-распределители. Их еще называют гребенками. Они являются неотъемлемой частью водопровода, собираемого по коллекторной схеме разводки. Конструктивно гребенки различаются по диаметру присоединения к питающей линии (½», ¾», 1″) и количеству отводов, начиная с двух.

Коллекторы могут комплектоваться отсечными шар-кранами или регулирующими вентилями на каждую ветку (в случае с тройниковой системой, краны ставятся непосредственно перед конечными санитарно-техническими приборами). Кроме того на гребенках при желании устанавливаются манометры, редуктора, аварийная автоматика.

Материалы

Существует множество различных материалов, они подбираются в зависимости от сложности монтажа и типа укладки.

Разводка сантехники с полипропиленовыми трубами производится с использованием специального приспособления под названием паяльник. Его можно взять напрокат в магазине, реализующем соответствующие товары, или же купить. Первый вариант более рационален при необходимости разового применения. Использование инструмента не вызывает сложностей, главное — помнить о сильном нагреве и проявлять осторожность при работе. Также стоит ознакомиться с инструкцией. В некоторых случаях может потребоваться помощник.

Монтаж сантехники требует применения ПВХ-фитингов для соединения и поворачивания труб под необходимым углом. Они выбираются в соответствии с размером последних. При покупке стоит взять несколько запасных элементов, они могут потребоваться в случае неровной припайки.



Выбор труб

Новый водопровод в квартире начинается с выбора труб. Сталь в быту отжила свое, и выбирать приходится из металлопластика, пластика и паяной меди. Эта стадия работы, пожалуй, самая ответственная – неправильный выбор сведет на нет все старания, расходы и хлопоты.

О медных водопроводных трубах можно сказать сразу: их пропагандисты не ведают, что говорят. Или ведают, но себе не ставят. Во-первых, на меди в контакте с водой образуется закись меди – та самая ярь-медянка, о которой Том Сойер толковал Гекльберри Финну. Да, медь человеку нужна, но в ничтожных количествах в виде микроэлемента, а не в составе сильного яда. В качестве контраргумента приводят, мол, медь с хлором из воды образует защитную пленку. Абсурд для любого, помнящего хотя бы школьную химию.

Во-вторых, в состав припоя для меди входит олово. Белое олово, мягкий металл, со временем превращается в другую его, как говорят химики, аллотропную модификацию – серое олово, рассыпчатый порошок. То есть, поставив у себя медные трубы (очень дорогие), мы тем самым на 100% гарантируем протечку. И оплату работы фирмы, специализирующейся на медных трубах, так как самому правильно спаять их невозможно.

Металлопластик

Металлопластиковые трубы довольно дороги, но их можно соединять своими руками, не имея опыта. Металлопластиковый водопровод собирается на специальных резьбовых узлах с прокладками или под обжим – фитингах. Кроме того, металлопластиковые трубы можно плавно изгибать. Гидродинамическое сопротивление и потери давления в металлопластике очень малы.

Для ввода трубы в фитинг нужны труборез, пресс-клещи и набор разверток (римеров) по диаметру труб. С их помощью работа идет играючи, а подручными средствами – полная гарантия протечки. Кроме того, срок службы прокладок в фитингах ограничен, и со временем стык начинает капать. Поэтому замуровывать металлопластик в стены недопустимо, и настоятельно рекомендуется не прятать в штробы.

Проводить водопровод металлопластиком рекомендуется на отдельных открытых участках, где важно минимальное сопротивление току воды и возможность простой и быстрой переборки стыка: при подключении бойлера, стиралки, мойки и т.п. Переходники с металлопластика на другие виды труб всегда есть в продаже.

Пластик

Пластиковый квартирный водопровод ныне стал стандартом, но пластики бывают разные. Для правильного выбора нужно знать их свойства и особенности.

Полибутилен (PB)

Гнущийся пластик с хорошей, для пластика, теплопроводностью. Держит температуру до 90 градусов. Правильно паяный стык абсолютно надежен. Довольно дороги. Применяются для устройства теплого пола.

Полиэтилен (PE)

Дешевы, но для ГВС нужны полиэтиленовые армированные трубы; обычный полиэтилен не держит уже 60 градусов. Гнуть и клеить нельзя, паяный стык надежно держит давление не более 3,5 ат, а давление воды в городском водопроводе может быть до 6 ат (0,6 Мбар) для холодной воды и 4,5 ат для горячей, так что сохраняется вероятность внезапного прорыва. Гидравлическое сопротивление, правда, наименьшее из всех.

Вроде бы всем плохи полиэтиленовые трубы, но есть у них достоинство, которое может стоить всех их недостатков: не боятся замерзания. Ледяная пробка их распирает, а как растает – сжимаются опять, и не лопаются, хоть ты тресни. Поэтому устройство полиэтиленового водопровода настоятельно рекомендуется в помещениях не отапливаемых, сезонных и в грунте. Тут альтернативы полиэтилену нет. Но при постоянно заполненной системе необходим аквастоп.

ПВХ (PVC)

Свойства поливинилхлорида (ПВХ) достаточно хорошо известны: химически стоек, недорог, термостойкость до 80 градусов, легко клеится, но не очень прочен и боится ультрафиолета. Стыки, как паяные так и клеевые, выходят более хрупкими, чем цельный материал, так что опасность прорыва остается и нужен аквастоп. Замена отдельных секций клееного ПВХ, разумеется, сложнее, чем у разборного металлопластика, но проще, чем для паяных стыков: прогрев соединение бытовым феном, стык можно разнять, а потом опять склеить. В общем, вариант бюджетный или для начинающего мастера при длине основной ветви от стояка до самой дальней точки водоразбора не более 10 м и при не более чем 7 точках отбора.

Пропилен (PP)

Прокладка квартирного водопровода полиизопропиленовыми трубами (пропиленом) ныне общепринята. Материал не очень дорог, прочен, стоек, паяные стыки сохраняют все качества основы, термостойкость – до 130 градусов, правильно спаянный держит до 12 ат. Гидравлическое сопротивление выше, чем у ПВХ, но все равно накопление налета в просвете минимально, а с ГМС исключено. Недостатков при самостоятельном выполнении всего два:

  • Не клеится, а для пайки необходимо специальное оборудование и точное соблюдение технологии.
  • Имеет довольно высокий коэффициент температурного расширения. Замурованный в стену или упрятанный в штробу может выгнуться и выломать кафель, поэтому на каждую трубу при прокладке нужно надевать чулок из мерилона или синтепона, что удорожает работу.

Однако пропиленовый трубопровод на сегодняшний день единственный, который можно сделать раз навсегда и забыть. Поэтому остановимся на пайке пропилена отдельно, тем более что пайка других пластиков отличается только более низкой температурой (110-130 градусов для полиэтилена и около 150 для ПВХ).

Пайка пропилена

Пайка пропилена кустарным паяльником-«утюгом» встык (см. рис. справа) недопустима:

  1. На «колбаске» внутри накапливаются загрязнения, и собранный таким способом трубопровод оказывается более подвержен засорению, чем стальной.
  2. Давление воды, распирая трубы, стремится разорвать стык. При 16 градусах в трубе и 20-25 снаружи через примерно три месяца порог усталости материала оказывается превзойденным, и стык течет.

Неправильная спайка пропиленовых труб

Сборка пропиленового трубопровода осуществляется на фитингах под пайку – прямых (для соединения отрезков труб), угловых, тройниках, крестовинах. Разогретая до размягчения труба вставляется в обойму тоже разогретого фитинга, и стык застывает. В таком случае давление воды, наоборот, прижимает изнутри трубу к обойме, обеспечивая прочность, а на долю сплавленной зоны остается только герметизация. Довольно высокая жесткость пропилена не дает охватывающей трубу обойме упруго расшириться. Именно такая конструкция соединения в сочетании со свойствами материала и делает пропиленовый трубопровод пригодным для замуровывания в стены на десятилетия.

Сама же пайка проста: наконечники паяльника «папу» и «маму» (внутренний и внешний) соответственно вставляют в фитинг и надевают на трубу. Включают паяльник, ждут, пока его индикатор температуры не покажет 250 градусов или сигнализатор не подаст сигнал. Трубу с фитингом быстро вынимают (снимают), вставляют друг в друга и ждут, не шевеля стык, пока он не остынет. Все, можно дальше паять. Более подробно процесс пайки можно изучить здесь.

Примечание: более-менее приличный паяльник для пропилена стоит не меньше 2000 руб. и для чего-то еще непригоден, но от работы не изнашивается. Поэтому покупать его не нужно, лучше взять в аренду.

В целом рекомендации, какие трубы выбрать для водопровода в квартире, можно свести к следующему:

  • Для скрытой проводки в типовой квартире в штробах или замоноличенной – однозначно пропилен.
  • Для ветвей большой длины при большом количестве точек водоразбора – металлопластик открытый либо в каналах со съемными крышками.
  • Для дачных домиков, сезонного жилья под аренду, загородных домов с отдаленными хозпостройками, бассейнов, теплиц, и т.п. – полиэтилен.
  • Для бюджетного ремонта или в местностях с дефицитом воды, слабым давлением в водопроводе, с водой плохого качества – ПВХ.



Особенности

При использовании паяльника полученные в результате соединения становятся неразъемными, и при наличии каких-либо недочетов для их устранения нужно отрезать часть трубопровода. Для наращивания трубы, имеющей недостаточную длину, используются муфты.

Одним из этапов работ является подсоединение специальных фитингов к концевым выпускам, с одной стороны к ним подводится гибкий шланг, а с другой фиксируется труба.

Разводка сантехники в новостройке производится двумя основными способами:

  • Пайка труб начинается от стояка в сторону сантехнических устройств.
  • Присоединяется сначала самый дальний от стояка сантехнический элемент.

сантехнические работы расценки



Водяной теплый пол

Подключить контуры водяного теплого пола к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.

Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.


Теплообменник для водяного ТП.

Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).



Скрытый монтаж

При необходимости проведения самостоятельных работ схема должна быть максимально упрощена. К примеру, водопровод идет по полу, и к каждому устройству протягивается труба в стеновых конструкциях в перпендикулярном расположении.

Пропиленовые трубы отличаются надежностью, долговечностью и простотой использования, для их укладки, как было отмечено ранее, необходим нагревающий инструмент, он обеспечит получение герметичного и качественного соединения.

Наибольшее распространение приобрел монтаж сантехники скрытого типа, благодаря удобству проведения ремонтных работ и сохранению внешнего вида помещения. Для начала необходимо сделать штробы в полу и стенах, при этом нужно удостовериться в соответствии размеров углублений и используемых материалов. Следующим этапом является монтаж вентиля и фильтра с подходящим уровнем очистки. Не стоит забывать про счетчик расхода воды и датчик давления, последний имеет особое значение в случае отсутствия стабильного напора и частого превышения установленных норм.

сантехника и отопление



Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

  • стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
  • для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

Существуют электрические модификации полотенцесушителя, работающие, даже при отключенном отоплении дома. Их монтируют после укладки плитки, для подключения устанавливается электророзетка.



Соединительные элементы

Коллектор представляет собой цилиндр, в котором имеется несколько выходных отверстий и одно входное, его главным преимуществом является упрощение подключения к сантехническим приборам. После него производится установка необходимого количества запирающих вентилей и переходников. Также он обеспечивает равномерное распределение жидкости, что способствует одинаковому давлению в каждой точке. Сформированные отверстия скрываются за штукатуркой, на которую наносится желаемое декоративное покрытие. Среди недостатков стоит отметить стоимость системы, так как помимо самих коллекторов с запорной арматурой требуется большое количество фитингов и труб.

К соединениям должен быть обеспечен свободный доступ, он необходим для периодической замены уплотнителей и ремонта водопровода. После монтажа труб на элементах, подключаемых к сантехническим устройствам, фиксируются фитинги и гибкие шланги, используемые в качестве подводки к потребителям.

сантехника разводка труб

Этапы разводки воды в квартире своими руками

Для начала создается план, на котором учитывается размещение узлов и их габариты. Дальше следует избавиться от старого водопровода. В новостройке сантехнический узел приходится разрабатывать заново. В старых квартирах за основу берется уже существующий санузел, но лучше все же поменять систему.

Коллекторная разводка предусматривает подключение каждого прибора отдельно.

При демонтаже сначала следует перекрыть подачу воды в квартиру. Дальше снимаются все фитинги и оборудование. Всю технику лучше вынести, чтобы было место для работы. При наличии счетчиков, их также следует снять. Можно сделать подачу горячей воды от водонагревателя.

Перед тем как приступить к разводке воды в квартире, стоит посмотреть обучающее видео с мастер-классом

Этапы подключения разводки труб:

  1. Для начала собираем трубы на полу. Важно соблюдать все размеры и герметизировать стыки. Подключаем краны.
  2. Установка труб в определенные секции. Дальше монтируем стояки к смесителям. Для этого накручиваем тройник на два конца разрезанной трубы. На конце каждой перпендикулярной трубы требуется закрепить фитинг.
  3. Дальше необходимо скрыть все коммуникации в стене. Но следует помнить, что соединения должны быть в свободном доступе. Скрывают разводку, стыки, четверник.

Для квартиры лучше всего использовать коллектор для водоснабжения. Это компактный вариант, который подходит для условий нестабильного давления. Для горячей подачи воды подойдет подходящая арматура.

Канализация

Необходимость в паяльнике не возникает при работе с канализационными трубами, для сборки их достаточно вставить друг в друга. При помощи фитингов можно упростить задачу, а при выявлении недочетов с легкостью устранить их, разобрав систему.

Разводка сантехники не вызывает особых сложностей и производится с учетом нескольких правил:

  • соединение труб должно производиться таким образом, чтобы элементы с меньшим размером вставлялись в фитинги или трубы, имеющие больший диаметр;
  • отвод к канализации от унитаза должен находиться в пределах 110 мм, в то время как для труб, идущих от умывальника, стиральной машины и душа данный параметр составляет 50 мм;
  • к основному стояку трубы должны идти с небольшим уклоном.

схема разводки сантехники

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

  • при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
  • если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
  • когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Рекомендации

Нежелательно, чтобы разводка сантехники в новостройке усложнялась различными пересечениями, так как они могут привести к “затору” при одновременном использовании двух устройств, также рекомендуется производить последовательное подключение приборов.

В некоторых случаях возникают сложности с прочисткой засора через сливное отверстие, эту задачу можно упростить еще в процессе ремонта при помощи установки дополнительного фитинга-тройника на канализационной трубе. Через его верхнее отверстие, которое закрывается специальной пробкой, можно быстро устранить засор. Стоит помнить о том, что если проект разводки сантехники подразумевает скрытый тип монтажа, всегда должна присутствовать возможность доступа к соединениям для осмотра и ремонта.

На всех стыках канализационных труб должны присутствовать резиновые уплотнители, они предотвратят утечку стоков и появление неприятного запаха. При монтаже важно как можно плотнее соединять все элементы. Организация постоянного уклона производится при помощи специальных хомутов, которые фиксируют необходимые участки труб на стенах. Среди основных элементов, которые обязательно должны быть установлены, стоит отметить запорный кран и фильтр грубой очистки.

ГМС, колбовый фильтр и аквастоп

ГМС, или гидромагнитная система, давно используется в промышленности для подготовки воды к фильтрации. В быту это устройство, не вдаваясь в подробности, переводит примеси в воде в тонкую взвесь, которая далее оседает в фильтре в виде шлама и периодически удаляется. ГМС абсолютно безвредна, не требует электропитания и ухода в процессе эксплуатации, но обязательно требует установки счетчика воды в антимагнитном исполнении (такие дороже) и, после себя по току воды, комбинированного колбового фильтра.

Колбовый фильтр состоит из трех последовательно соединенных секций: в первой собирается шлам, вторая удаляет хлор, в третьей происходит тонкая очистка воды и ее умягчение. Последнее (воду из крана давно уже никто не пьет) особенно важно для бойлера стиральной машины.


ГМС (1), магистральный колбовый фильтр (2) и авквастоп (3)

ГМС с колбами стоят немало, однако хорошо берегут не только технику, но и здоровье. Жалуйся или нет, возмущайся – не возмущайся, а питьевая вода прочно держится в десятке самых дефицитных ресурсов мира, и глобальных программ, способных вывести ее качество на уровень хотя бы середины прошлого века, нет и не предвидится. В общем, спасение утопающих – дело рук самих утопающих.

Аквастоп тоже полезное устройство, тоже не требует электропитания и ухода, но функция его другая. При резком усилении тока (прорыве) воды аквастоп срабатывает и его клапан отсекает всю квартиру от стояка. Аквастопы бывают разных систем, в том числе и электродинамические, так что антимагнитный счетчик при установке аквастопа тоже нужен.

Необходимые инструменты

Ножницы для резки пластмассовых труб

Ножницы для резки пластмассовых труб

Для работы с полипропиленовыми водопроводными трубами вам понадобится специальный инструмент: «паяльник» с насадками, зачистка, ножницы для резки труб, а также карандаш и рулетка. Паяльник лучше взять в аренду на день или два в том же магазине, где вы будете приобретать трубы.

Смеситель

Установка смесителя в ванной начинается с монтажа эксцентриков. На узкую сторону с резьбой по ее ходу наматывается пакля или фум-лента. Сначала эксцентрик вкручивается вручную. Если он встал правильно по резьбе, можно поджать его гаечным ключом. На эксцентрики надеваются декоративные колпачки.

Далее можно на полученные элементы конструкции насаживать смеситель. Гайки закручиваются сначала вручную. Гаечным ключом аккуратно подтягивают места соединений поочередно. Затем можно подавать воду в систему. Нужно проверить все коммуникации на наличие протечки. Если ее нет, можно полноценно эксплуатировать оборудование.

Рассмотрев, как монтируется сантехника, установка которой выполняется своими руками, каждый хозяин сможет выполнить такую работу быстро и качественно.

Планирование ремонта

Сантехника, установка которой будет выполняться своими руками, будет долго и эффективно функционировать, если мастер сделает всю работу по установленным нормам и правилам. Начинать подобные действия следует с тщательного планирования. От этого процесса будет зависеть удобство и безопасность использования всех элементов системы.

При выборе оборудования, коммуникаций, а также места для их установки следует обеспечить простоту в применении и обслуживании.

Сантехника установка

Сантехника для дома должна быть качественной, комфортной, а также красивой и гармонично вписываться в общий интерьер. Непосредственно же планировка должна быть такой, чтобы каждый сантиметр свободного пространства помещения был правильно организован. Особенно это важно для небольших ванных комнат или туалетов.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

  • Краны;
  • Унитаз;
  • Ванна;
  • Раковина и так далее.

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

  1. Старайтесь избегать пересечения труб.
  2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
  3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
  4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
  5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
  6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Плитка

Прямого отношения к сантехнике она не имеет. Но существует два важных момента. Первый проявляется в том, что кафельная плитка способна создавать особый уют. Второй же показывает надежность: плитка способна защищать стены и пол от образования плесени и грибков. Это сохранит здоровье.

В плане эстетического восприятия выбор огромен. Даже 3D варианты можно спокойно приобрести, если позволяет бюджет. Заранее стоит продумать каждую деталь.

Важно! Знали ли вы, что удлиненная плитка визуально делает потолок выше? В маленькой ванной комнате можно сочетать большие и маленькие плитки.

Как производится монтаж сантехники в частном доме

Монтаж труб водопровода

После составления схемы размещения сантехники частного дома можно перейти к непосредственному монтажу инженерных коммуникаций. Готовые монтажные схемы должны содержать не только точные координаты размещения труб, арматуры, элементов сантехники, но и их размерные параметры. Нужно учесть, что неправильный подбор диаметра трубопроводов снижает эффективность функционирования инженерных сетей. Для обустройства сантехники мастер должен обладать навыками чтения инженерных чертежей. Монтаж сантехники в частном дома проводится после завершения работ по возведению коробки и обустройству кровли.

Правила выполнения работ по монтажу сантехники частного дома:

  • размещение точки ввода трубы для подачи воды в частный дом производится на расстоянии не менее 1,5 м от точки выхода канализации, газовой магистрали или теплосети;
  • сразу же за стеной, где находится точка ввода воды, нужно обустроить пункт водозамера. Этот узел лучше совместить с обводкой, обеспечивающей возможность подачи увеличенного объема воды (это может понадобиться при тушении пожаров и в других случаях);
  • до водомерного узла располагают ведомственную запорную арматуру, а после него устанавливается внутридомовой запорный кран;
  • расчет диаметра водопроводных труб производится с учетом планируемых объемов водопотребления и числа элементов сантехники для потребления воды;
  • прокладка внутреннего трубопровода и канализации частного дома чаще всего производится в подвале;
  • для водопроводов частного дома с большой протяженностью необходимо предусмотреть монтаж три циркуляционных насосов, два из которых необходимы для обеспечения подачи воды при минимальном и пиковом потреблении воды, а третий служит резервным оборудованием;
  • угол уклона внутреннего водопровода частного дома зависит от диаметра труб и указывается в схеме размещения сантехники.

Читайте материал по теме: Как выбрать трубы для водоснабжения

Монтаж наружной канализационной системы

Правила обустройства наружных элементов водопровода и канализации частного дома:

  • прокладка труб в грунте должна осуществляться на глубине, превышающей точку промерзания;
  • при пересечении канализационных труб с водопроводными укладка последних производится выше труб канализации минимум на 0,4 м. Для защиты чугунных и пластиковых труб от механической деформации в местах пересечения устанавливаются специальные кожухи из прочной стали. Длина такого кожуха должна превышать 10 м (в каждую из сторон) для песчаных почв и 5 м для почв на основе глины;
  • пересечения трубопроводов нужно проектировать под углом в 90 градусов;
  • при параллельной укладке водопровода и канализации расстояние между наружными стенками труб диаметром до 20 см должно быть более 1,5 м.

Монтаж внутренних и наружных инженерных коммуникаций частного дома – это сложный процесс, успех которого во многом зависит от профессионально составленной схемы сантехники. Для нормального и безопасного функционирования водопровода или канализации необходимо строго соблюдать требования СНиП.

Понимание

Статья посвящена вопросам замены и установки сантехники. В ней будут рассмотрены секреты и тонкости дела. Ведь ванная комната является важной частью дома, с которой начинается каждое утро. Поэтому условия в данном помещении играют основополагающую роль. Часто ремонт начинается с этой зоны.

Итак, все ремонтные работы данного направления принято разделять на два этапа: замену труб (коммуникаций) и установку сантехнических атрибутов, принадлежностей.

Важно! Последний этап всегда выполняют только после того, как все отделочные работы были завершены.

Возможные ошибки

При сборке и соединении элементов системы нередко допускаются ошибки. Их основными причинами являются невнимательность и отсутствие достаточного опыта.

Рассмотрим наиболее типичные недочеты:

  • в процессе сборки труб надо затыкать их концы специальными заглушками или, на худой конец, кусочками ветоши. Это позволит избежать попадания в трубы мелкого мусора, песка, твердых частиц;
  • пластиковые трубы необходимо сваривать в чистом помещении. Сами трубы должны быть сухими. Надо помнить, что мусор и влага являются причинами некачественной сварки и образования протечек;
  • если необходимо организовать проход труб через потолочную плиту, не следует весь пучок пускать через одно отверстие. Ось каждой трубы должна находиться в вертикальном положении, без отклонений;
  • каждый сантехнический прибор следует оснастить собственным запорным устройством (краном), чтобы можно было при необходимости отключить его для ремонта или обслуживания;
  • если использована скрытая прокладка труб, необходимо их качественно утеплить. Для этого применяют специальный теплоизолятор. Отсутствие утепления снижает температуру воды и портит отделку помещения.

Перечислены далеко не все ошибки, но составить полный перечень попросту невозможно. Для того, чтобы избежать подобных промахов, надо работать внимательно и не спешить. Если уверенности в своих силах нет, рекомендуется пригласить опытного человека в качестве консультанта. Он сумеет вовремя заметить ошибки и сразу укажет на них. Это позволит правильно выполнить работу и получить ожидаемый результат.

О замене ванной

Сантехника определяет качество жизни. Так, установка и выбор ванной играет основополагающую роль в данном вопросе. Примечателен факт: старые чугунные ванны намного лучше, чем современные металлические, находящиеся в бюджетной ценовой категории. Поэтому, если вы собрались заменять старую и добрую ванну на новую, то пусть она будет не ниже среднего класса.

До установки важно подготовить поверхность. Во-первых, требуется тщательно убрать все слои штукатурки. Во-вторых, важно зачистить поверхность. В-третьих, герметизация играет основополагающую роль. От нее зависит избежание протеканий и образование плесени.

В принципе, поставить ванную своими руками может каждый человек. Важно знать лишь некоторые тонкости дела. Например, самым простым в плане монтажа способом является установка ванной на ножки. Это хороший вариант для чугунных (тяжелых) ванн. А вот монтаж на подиум в плане надежности является самым эффективным. Используется кирпичная кладка. Но стоимость такого способа будет в разы превышать все остальные возможности. А вот на металлический (или деревянный) каркас устанавливают акриловые ванны, что отличаются хрупкостью. Каждый подход определяется особенностями ванны (вес, конструкция), а также предпочтениями и, конечно же, имеющимся бюджетом. Если выбраны недорогие варианты, то следите, чтобы они не имели внешних дефектов. Осматривайте все перед приобретением.

Монтаж водопровода своими руками

Планируете проложить трубы в новом доме или заменить старые? Практичный хозяин вряд ли будет вызывать сантехника и платить ему за работу. С этой задачей можно справиться самостоятельно: инструмент и материалы, необходимые для монтажа, сейчас доступны практически каждому, а рабочий процесс не вызовет трудностей, если заранее узнать обо всех нюансах. Предлагаем вам ознакомиться с пошаговой инструкцией.

Содержание

  1. Нужные инструменты и материалы
  2. Этапы выполнения работ
  3. Видео по теме
  4. Полезные статьи

Сегодня все чаще в квартирах, частных домах и на дачах вместо металлических труб водоснабжения устанавливают пластиковые. Почему? Все очень просто. Во-первых, этот материал стоит гораздо дешевле – цены на пластиковые трубы почти в два раза ниже, чем на металлические. Во-вторых, процесс монтажа водопровода своими руками настолько прост, что с ним справится даже новичок – не нужна сварка, нет необходимости нарезать резьбу и выполнять другие сложные задачи. В-третьих, по надежности такие изделия не уступают металлическим трубам и даже имеют перед ними ряд преимуществ. Они не подвержены ржавлению, отложению налета, образованию конденсата, способны выдерживать температуру в пределах от -20 до +70 – +95 °C и давление до 10 – 25 бар (в зависимости от температуры). А долговечность такого водопровода может достигать 100 лет!

Итак, вы решили, что установка пластиковых труб будет для вас оптимальным вариантом. Тогда внимательно читайте нашу инструкцию, чтобы монтаж водопровода своими руками прошел быстро и без проблем. При желании справиться с работой можно всего за один день. Приступим?

1. Нужные инструменты и материалы

  • Паяльник для пластиковых труб
  • Нагревательные матрицы
  • Ножницы для резки труб
  • Инструмент для штробления каналов: перфоратор или штроборез
  • Оснастка для перфоратора: коронка, долото
  • Измерительный инструмент: рулетка, строительный уровень
  • Трубы
  • Фитинги
  • Крепления для труб
  • Запорная арматура (шаровые краны или вентили)
  • Уплотнительный материал: сантехнический лен или фумлента

Важно! При выборе труб необходимо учесть несколько нюансов.

Во-первых, диаметр основной магистрали должен быть больше, чем диаметр труб, используемых для подводок к сантехническим приборам, к примеру, 3/4 и 1/2 дюйма соответственно. Это поможет обеспечить хорошее давление в трубах.

Во-вторых, подбирайте изделия исходя из температурных показателей водяной магистрали. Полипропиленовые трубы подходят для низкотемпературных систем, где температура жидкости не превышает 70 °С, металлопластиковые выдерживают до 95 °С.

2. Этапы выполнения работ

Определяемся с типом схемы трубопровода

Прежде чем приступать к монтажу труб, необходимо разобраться с их расположением и способами разветвления. Мы расскажем о двух наиболее часто применяемых схемах.

Является самой распространенной в квартирах и частных домах. От стояка прокладывается магистральная труба, от нее с помощью фитингов-тройников делаются подводки к каждому сантехническому прибору. Причем в домах с собственным котлом или водонагревателем магистраль горячей воды начинается не от стояка, а от водонагревательного оборудования – до него прокладывается контур холодной воды.

У такой схемы есть недостаток – неустойчивое давление воды на разных участках. К примеру, уменьшается напор горячей воды в душе, если одновременно открыть кран горячей воды на кухне. Недостаточное давление можно наблюдать и в водоразборных точках, наиболее удаленных от стояка

По-другому называется коллекторной, так как в систему встраивается специальная распределительная гребенка. Она представляет собой толстый отрезок трубы с выходами для труб и отсекающими кранами. На стояки горячей и холодной воды сразу после счетчиков устанавливают по такой гребенке. К отсекающим кранам присоединяют трубы, каждая из которых ведет к конкретному сантехническому прибору.

Преимуществом такой схемы является возможность использования любых видов труб и обеспечение стабильного давления на всех участках магистрали

Проводим разметку и подготовительные работы

После того как вы выберете схему монтажа, определите места расположения сантехнических приборов, если они еще не установлены. Наметьте линии, по которым трубы будут идти от стояка до каждой точки водоразбора. Учитывайте все возможные изгибы и ответвления – лучше отметить их сразу, чтобы точно знать количество фитингов. Для выполнения ровной разметки используйте строительный уровень. Расстояние от плинтуса до трубопровода, идущего параллельно полу, должно быть 15 – 30 см. Так, при открытом способе монтажа водопровод будет скрыт за мебелью и сантехническими приборами.

К слову, открытый монтаж предпочтителен для полипропиленовых труб, которые фиксируются на стене с помощью специальных креплений. А вот металлопластиковые можно скрывать под слоем штукатурки. Для скрытого монтажа необходимо штробить каналы для укладки труб. Если протяженность водопровода небольшая или необходимо скрыть лишь отдельные участки, например, подводки к смесителю в ванной, используют перфоратор и канавочное долото. Чтобы получить канал для труб на большом расстоянии, рациональнее применять штроборез, с которым работу можно выполнить гораздо быстрее. У этого инструмента два параллельно установленных диска, которые режут бетон по намеченной траектории. Независимо от варианта, который вы выберете, помните: глубина канавки должна быть такой, чтобы труба скрывалась в ней полностью. Есть вариант скрытого монтажа и без штробления – трубы скрываются гипсокартонной конструкцией. Но тогда придется пожертвовать небольшим, но свободным пространством в помещении. Хотя вы можете сделать конструкцию функциональной, например, выполнить ее в виде ниши.

Когда трубы проходят из помещения в помещение, в стене проделывается отверстие перфоратором с коронкой. Диаметр оснастки должен быть таким, чтобы в проделанное отверстие легко проходили две трубы. Рекомендуется защитить их поверхность от повреждений, поэтому в отверстие укладывается специальная пластиковая труба или манжета.

Совет специалиста. Если водопроводная вода требует дополнительной очистки, рекомендуется встроить в систему фильтр. На этапе разметки определите участок, где будет установлен данный элемент. Если вы хотите очищать всю воду, поступающую в ваш дом, монтировать фильтр следует до разводки труб. Если вы планируете защитить от накипи стиральную или посудомоечную машину, монтировать его нужно уже после отводки непосредственно к данной технике.

Нарезаем трубы под размер

По плану водопровода будут нарезаться заготовки. Измерьте рулеткой участок трубы между двумя точками соединения по прямой или расстояние от места соединения до предполагаемого изгиба. Возьмите трубу и отмерьте полученное значение. Прибавьте к нему еще 30 мм – по 15 мм с каждого края будет заходить в фитинг. Отрежьте трубу с помощью специальных ножниц или ножа. Кстати, такой инструмент часто поставляется в наборе с паяльным аппаратом. Кромки следует зачистить, например, абразивной бумагой. При работе с армированными трубами верхний слой пластика следует снять ножом.

Приступаем к процессу пайки

Полезный совет. Если вам нужно набить руку, рекомендуем попрактиковаться на обрезках труб и ненужных фитингах. Вы быстро освоите этот процесс и приступите к сборке трубопровода с большей уверенностью.

В быту используют раструбный метод пайки или, как его еще называют, муфтовый. Итак, установите на паяльник для пластиковых труб специальные насадки – матрицы, которые подходят по диаметру к используемым трубам и фитингам. Включите инструмент в сеть, выставите нужную температуру нагрева и дождитесь достижения заданного предела. Начинать пайку можно через 5 – 10 минут.

Матрица состоит из двух частей, которые располагаются с обеих сторон нагревательного элемента: гильзы – в нее вставляется конец трубы, и дорна – на него надевают фитинг. В процессе нагрева плавится наружная часть трубы и внутренняя часть фитинга, то есть места стыковки. Время нагрева составляет от 5 до 24 секунд – в зависимости от диаметра и толщины пластиковых элементов. Подробные рекомендации указываются производителем в инструкции инструмента, поэтому внимательно изучите ее перед началом работ.

Далее элементы стыкуются – следует сделать это с первого раза, не прокручивать их и не разъединять. Не стоит прилагать излишних усилий – достаточно соединить детали и удерживать их в течение нескольких секунд. Для полного застывания нужно от 5 до 10 минут. Теперь собранную заготовку можно переносить на место монтажа.

Запомните! Соблюдение времени термического воздействия гарантирует прочную фиксацию элементов. Если пластик перегреется, он может потечь, и соединить трубу с фитингом не удастся, либо отверстие забьется расплавленным материалом. В случае недостаточного нагрева мест соединения стыковка будет негерметичной.

Что касается выбора фитинга, то смотреть нужно на участок трубы. Если соединение прямое, требуется муфта прямая или переходник, когда идет переход с одного диаметра трубы на другой. В случае создания разветвленного участка, например, от основной магистрали делают подводку к стиральной машине, нужен тройник – Т-образный фитинг. При создании поворота магистрали применяют поворотный фитинг – уголок.

Устанавливаем элементы трубопровода

По мере изготовления отдельных участков водопровода их закрепляют на стене: при скрытом монтаже водопровода укладывают в подготовленные каналы, при открытом – фиксируют с помощью специальных креплений – С-образных скоб. Причем сборку начинают в направлении от водоразборных точек к стояку.

Монтируем запорную арматуру

За подачу воды в системе водоснабжения отвечают запорные краны (не путать с водоразборными!), которые, как правило, устанавливаются на входе магистрали. Хотя в некоторых случаях их монтируют перед каждым сантехническим прибором. Такой вариант обоснован, к примеру, в частных домах, когда водоразборные точки находятся на большом расстоянии от стояка. Часто применяют шаровые краны, которые крепят к трубам с помощью фумленты или сантехнического льна в качестве уплотнителя.

Следуя нашей инструкции, вы сможете все работы выполнить правильно и затратите на это совсем немного времени. При завершении процесса вы по праву сможете гордиться результатом и будете уверены в том, что все собрано на совесть. Нет необходимого инструмента и материалов? Купить все это можно у нас!

3. Видео по теме

Если вы еще не работали с инструментом для пайки пластиковых труб, вам будет полезно это видео.

Разводка труб водоснабжения в квартире и доме

При капитальном ремонте в квартире или частном доме особое внимание следует уделить прокладке водопровода. Как и в случае заселения в новостройку, когда в санузле нет абсолютно ничего, кроме подведенных магистралей.

При замене старых или установке новых труб важно выбрать правильный вариант разводки, чтобы избежать неполадок системы в процессе эксплуатации. Если проблемы с водоснабжением случались и ранее, необходимо выяснить причины и предотвратить их повторное возникновение.

Сделать разводку труб своими руками – непростая задача. Тем не менее, при наличии прямых рук вполне выполнимая. Однако, прежде чем приступить к работе, понадобится решить ряд вопросов, связанных в том числе с выбором материалов и способа разводки.

Главное – грамотно спроектировать

Как сделать разводку труб водоснабжения и канализации в квартире своими руками

На первый взгляд устройство системы водоснабжения не представляет ничего сложного. Достаточно провести металлопластиковые (медные, полипропиленовые и др.) трубы ко всем точкам потребления от центрального стояка. Казалось бы, сделать разводку воды в квартире своими руками сможет практически каждый. К тому же при небольшой площади помещения точек разбора немного – ванна, унитаз и одна или две раковины.

Однако, не стоит забывать о том, что многие владельцы стремятся оборудовать ванную комнату стиральной машиной, а, если позволяет место, установить еще и душевую кабинку с гидромассажем. Не лишним будет также агрегат для мытья посуды на кухне. А ведь для работы этих и ряда других современных устройств требуется подача проточной воды.

Таким образом, существенно возрастает нагрузка на систему. Потому так важно правильно подобрать схему разводки водопровода в доме, на даче или в квартире. Ведь это скажется, в частности, на том, достаточный ли напор воды будет поступать ко всем точкам потребления для обеспечения бесперебойного полноценного функционирования оборудования. В ряде случаев грамотно составленный проект может существенно упростить выполнение монтажных работ, а также снизить эксплуатационные расходы.

При отсутствии навыков и времени на изучение способов разводки водоснабжения в квартире можно обратиться к специалистам, которые составят схему и соберут систему под ключ. Однако, не каждому по карману оплатить такие услуги. При должном подходе, соблюдении строительных норм и наличии инструмента для работы с металлопластиковыми трубами вполне реально сделать ремонт самостоятельно.

Схемы разводки

Широкое распространение получили две схемы:

  • тройниковая (последовательная);
  • коллекторная (параллельная).

Каждому из этих методов присущи плюсы и минусы. Какой именно предпочесть, зависит от определенной ситуации.

Коллекторная разводка труб, как правило, необходима для обеспечения требуемого напора на всех участках системы водоснабжения. Особенно актуален данный способ для больших квартир и частных домов.

В некоторых случаях целесообразно комбинировать оба варианта соединения трубопроводов.

Тройниковая разводка

Традиционная тройниковая схема подключения сантехники является наиболее простым и дешевым вариантом выполнения водопровода. По такому принципу сделана разводка в большинстве советских квартир, построенных по типовым проектам.

Конструкция представляет собой основную трубу, идущую в помещение от стояка. К этой общей линии подключаются последовательно через тройники все потребители холодной воды. Аналогично выполняется разводка системы горячего водоснабжения.

Устройство тройниковой схемы разводки труб наглядно представлено на рисунке ниже.

Разводка воды в квартире по последовательной схеме

Последовательная схема подключения сантехники

Поскольку при таком способе подсоединения сантехники основная труба выполняет роль коллектора, то она должна иметь больший диаметр, чем ответвления.

Несмотря на очевидные преимущества в плане экономии на материалах, легкости проектирования и монтажа, тройниковая система водоснабжения имеет и явные недостатки:

  • невозможность перекрытия подачи воды к отдельной точке водоразбора;
  • температурные потери;
  • снижение общего давления воды в системе при одновременной работе различного сантехнического оборудования.

Таким образом, на время ремонта какого-либо элемента, подключенного к последовательной системе, требуется полностью перекрывать подачу от стояка. При единовременном открытии нескольких кранов зачастую наблюдается потеря напора. К примеру, включение горячей воды на кухне приводит к спаду давления в горячей магистрали, за счет чего снижается температура в смесителе расположенного рядом душа

Тройниковая схема не подходит для крупногабаритных квартир. При большой протяженности основной трубы подключенное на ее конце сантехническое оборудование будет получать меньше воды, что может сказаться на корректности работы прибора.

Обслуживание и ремонт данных систем зачастую осложнены тем, что все трубы и соединения скрыты декоративной отделкой. По этой причине при появлении течи определить место повреждения бывает чрезвычайно сложно.

Снизить стоимость не только ремонтных работ, но и будущей эксплуатации водопроводной системы, можно за счет грамотно продуманного плана расположения тройников и труб, а также обеспечения быстрого доступа к ним без разрушения стен и облицовки. Чтобы риск возникновения поломок и протечек свести к минимуму, следует выполнять разводку трубопровода с соблюдением всех норм и не экономить на качестве используемых материалов. Скупой всегда платит дважды.

Коллекторная разводка

Подключение оборудования по коллекторной схеме дает возможность обеспечить одинаковый напор воды на всех точках разбора, включая самые удаленные от стояка. Она широко применяется при организации водоснабжения крупных квартир и частных домов, где к системе планируется подключать очень много сантехники.

На схеме ниже приведен вариант параллельной разводки труб. Поток воды сначала подается из стояка в оснащенный определенным количеством отводов цилиндрический коллектор. Каждый потребитель подключается к нему по отдельной линии.

Коллекторная схема водопровода в квартире (кухня, ванная, туалет)

Преимущества разводки по коллекторной схеме:

  • возможность перекрытия подачи только на конкретный прибор (например, при ремонте душа или стиральной машины можно пользоваться кранами на кухне);
  • исключение гидроударов;
  • постоянство давления в системе при любой количестве подключенной одновременно сантехники;
  • быстрое обнаружение протечек на каждой линии и повышенная надежность в сравнении с тройниковой схемой разводки труб, что достигается за счет меньшего числа различных соединений;
  • возможность выполнения скрытого монтажа труб в штробах.

Основные недостатки коллекторной разводки водопровода:

  • непривлекательный вид при открытой прокладке;
  • высокая цена, обусловленная необходимостью в большем количестве труб;
  • сложностью монтажа, которая также может привести к дополнительным затратам.

Сделать параллельную разводку водопровода своими руками достаточно проблематично, особенно при отсутствии опыта проведения таких работ. Обычно трудности возникают еще на стадии проектирования. Чтобы обезопасить себя от возможных ошибок, которые могут привести к протечкам и затоплению дома или квартиры, рекомендуется заказать услуги сантехника. В Москве и области вызвать специалиста на дом для оценки объема и стоимости монтажа можно на официальном сайте Единого сервисного центра muzh-grush.ru.

Разводка труб водоснабжения своими руками

При составлении плана разводки труб в частном доме в первую очередь важно определиться с тем, где расположить коллектор, от которого холодная вода будет распределяться на все сантехническое оборудование.

Для квартир с централизованным горячим водоснабжением понадобится установка двух коллекторов. Каждый из них соединяется со стояками отдельными трубопроводами. Они снабжаются запорной арматурой, позволяющей при необходимости перекрыть подачу воды в квартиру. В некоторых случаях на этих участках устанавливаются электрокраны, автоматически срабатывающие при обнаружении протечки в системе, а также фильтры грубой очистки и приборы учета.

После монтажа коллекторов выполняется разводка труб к сантехническим приборам, находящимся в ванной, туалете и на кухне. К душу и раковине проводится, как правило, и холодная, и горячая вода. Некоторое оборудование может подключаться только к коллектору горячего (полотенцесушители) или холодного водоснабжения (стиральная машинка, унитаз и др).

Между каждой точкой водоразбора и коллектором также важно устанавливать запорные краны. Это позволит в случае необходимости перекрыть подачу только на одной линии. При этом остальное оборудование будет работать в штатном режиме.

В ряде случаев бывает целесообразно совмещать тройниковую схему разводки труб воды с коллекторной. При таком подключении к одной ветке коллектора подсоединяется последовательно несколько потребителей. Благодаря сочетанию обоих вариантов удается существенно сократить затраты.

Скрытая или открытая прокладка труб – что лучше?

В небольших квартирах, где в ванной едва помещается стиральная машинка, разводка открытым способом ставит под вопрос возможность размещения того или иного оборудования. Даже просторные помещения не слишком украшают трубы, поэтому многие предпочитают замуровывать их в стены. Однако в некоторых случаях скрытая разводка недопустима.

Чтобы ответить на вопрос, как правильно сделать разводку воды в квартире или частном доме своими руками, можно исходить из запланированных материалов. Для прокладки в стенах подходят исключительно медные, металлопластиковые и полипропиленовые трубы с прессовыми соединениями.

Рассмотрим плюсы и минусы скрытого и наружного монтажа водопровода.

Скрытая разводка воды в штробах стен своими руками

Скрытый монтаж водопровода в стене

Достоинства закладки труб в штробы:

  • сохраняется полезная площадь, что позволяет располагать сантехнические приборы и мебель вплотную к стенам;
  • все элементы конструкции замурованы внутри стены и не портят внешний вид ванной комнаты или иного помещения;
  • при пожаре сохраняется целостность водопроводных труб из ПВХ.

Недостатки скрытой разводки труб:

  • нельзя использовать стальные трубы;
  • существенные затраты времени и сил на штробление стен;
  • сложность монтажа с использованием исключительно неразъемных соединений;
  • отсутствие возможности производить ремонт водопроводной системы в дальнейшем без разрушения стен;
  • вероятность случайного повреждения трубы, например, при сверлении в стене отверстий под установку какого-нибудь сантехнического прибора, зеркала и др.;
  • невозможность проверки состояния водопровода и своевременного устранения протечки в трубе.

Как видите, монтаж труб в штробах стен имеет множество недостатков. Выбирая этот метод, вы рискуете в будущем понести существенные затраты. В случае затопления, которое легче было бы вовремя предотвратить при открытой прокладке труб, может потребоваться полный ремонт квартиры с покупкой новой мебели и бытовой техники. К тому же при замене водопровода понадобится восстановление стен и отделки.

Разводка труб открытым способом своими руками

Открытый монтаж трубопровода

Преимущества открытого способа разводки воды:

  • использование труб из любых материалов;
  • возможность своевременного обнаружения течи, поскольку имеется полный доступ для наблюдения за состоянием всей водопроводной системы;
  • меньшая трудоемкость монтажа в сравнении с разводкой труб в штробах стен, поэтому все работы можно выполнить самостоятельно даже новичку;
  • простота ремонта и замены водопровода в квартире, доме или на даче без разрушения пола и стен;
  • возможность подсоединения дополнительной линии к системе без штробления и последующего ремонта в ванной комнате, туалете, кухне или ином помещении.

Недостатки наружной разводки труб водоснабжения в квартире и доме:

  • уменьшение полезного пространства;
  • неэстетичный вид помещения (в некоторых случаях трубы удается скрыть в короба таким образом, чтобы они вписались в дизайн комнаты);
  • большая вероятность повреждения водопроводной системы при сильном пожаре.

Минусов у последнего метода значительно меньше, чем плюсов. Поэтому, прежде чем выбрать тот или иной вид монтажа, просчитайте все до мелочей. Если сэкономленные сантиметры пространства не сыграют решающую роль при размещении необходимой мебели и техники, то разумнее будет сделать открытую разводку труб.

Из каких труб лучше сделать разводку

Поскольку раньше кроме металлических труб в принципе ничего не было, то и вопрос выбора материала не возникал. В настоящее время для обустройства водопроводной системы предлагаются также пластиковые трубы, различающиеся по свойствам. Какие лучше купить для разводки воды в доме или квартире?

Многие полагают, что лучше выполнить монтаж самостоятельно с использованием традиционных стальных труб. Но это прошлый век, ведь на современном рынке сантехники представлено множество безвредных для здоровья и долговечных альтернативных материалов.

Трубопровод из пластиковых труб своими руками

Разводка водоснабжения и канализации: замена старых чугунных и металлических труб на современные пластиковые

Полиэтиленовые трубы достаточно просты в монтаже – соединяются друг с другом при помощи сварки. Срок эксплуатации составляет более 30 лет. При сравнительно низкой цене имеют несколько недостатков: не сгибаются и не способны выдерживать высокие температуры. Поэтому для горячего водоснабжения подходят только трубы, выполненные из сшитого полиэтилена, имеющие чуть большую стоимость.

Металлопластиковые трубы обойдутся дешевле. Срок службы чуть меньше – до 25 – 30 лет. Без труда изгибаются при монтаже и не подвержены коррозии. Минус – плохо выдерживают слишком горячую воду при температуре выше 95°С.

В настоящее время очень востребованными при организации водоснабжения являются полипропиленовые трубы. Популярность объясняется их универсальностью (подходят для теплого пола, систем отопления, ХВС, ГВС) и большим сроком службы – около 50 лет. Для горячего водоснабжения следует покупать трубы, армированные стекловолокном или алюминием.

Таким образом, выбор материалов достаточно богат. Перед покупкой труб следует учесть:

  • способ укладки – скрытый или закрытый;
  • возможность сделать разводку водопровода своими руками (наличие инструментов и соответствующего опыта);
  • цену материалов и стоимость проведения работ (в случае заказа услуг специалистов).

Этапы разводки трубопровода

Поменять старый и установить новый водопровод в квартире, на даче или в частном доме своими силами вполне возможно. Достаточно иметь минимальные навыки работы с инструментами и материалами.

В случае затруднений всегда можно уточнить тот или иной нюанс у знакомых или набрать соответствующий запрос в Youtube. Однако при составлении схемы разводки рекомендуется посоветоваться с опытными мастерами.

Как своими руками выполнить разводку трубопровода

Составление схемы

Как уже отмечалось выше, до замены водопроводной системы требуется выбрать тип монтажа и грамотно составить проект, чтобы избежать неприятностей в процессе эксплуатации. Схему достаточно начертить от руки, главное обозначить точные места установки всех элементов с указанием размеров помещения, сантехнического оборудования, труб и т.д.

Перед тем, как начать рисовать план размещения труб и точек водоразбора, следует определиться, какие именно приборы будут устанавливаться. К примеру, на кухне это могут быть смеситель, газовая колонка, котел, водонагреватель или машина для мытья посуды.

Все необходимые материалы и оборудование желательно приобрести до того, как демонтировать старые трубы. Если же нет возможности заранее купить газовый котел или джакузи, то следует по крайней мере предусмотреть выводы для подключения приборов в дальнейшем.

Выбор и подготовка материалов и инструментов

Выбор материалов и метода прокладки водопровода подбирается исходя из личных предпочтений и финансовых возможностей. Когда планируется все этапы разводки труб сделать своими руками, решающим фактором может послужить также наличие инструментов и навыков работы с тем или иным материалом. Покупать дорогое оборудование для разового использования нецелесообразно – лучше взять в аренду или нанять специалиста.

Оптимальными как по цене, так и по эксплуатационным характеристикам, являются современные полипропиленовые или металлопластиковые трубы. Дороже всего обойдутся нержавеющие и медные.

Для резки полимерных труб потребуются:

  • специальные ножницы (ножовку применять не рекомендуется ввиду неровности получаемого среза);
  • паяльное оборудование;
  • болгарка;
  • дрель-шуруповерт для высверливания отверстий под крепежные элементы.

При прокладке трубопровода скрытым способом понадобится также штроборез. Именно с его помощью выполняются каналы в стенах.

Когда будет готов план разводки воды в квартире, следует определиться с количеством труб, фитингов и другой арматуры. Приобретать все комплектующие лучше с небольшим запасом (около 10%) на случай непредвиденных обстоятельств, которые нередко возникают в процессе.

При выборе материалов не следует гнаться за низкими ценами и покупать фитинги или трубы, качество которых весьма сомнительно. Очень важно, чтобы система водоснабжения была прежде всего долговечной и надежной. Покупка материалов в специализированных магазинах дает гарантию на то, что товар надлежащего качества, а не дешевая подделка.

После покупки всего необходимого для установки водопровода можно демонтировать старые трубы. Если без перекрытия подачи воды на стояк не обойтись, к примеру, в случае его замены, следует обратиться в управляющую компанию.

Монтаж водопроводных труб

На практике прокладка выполняется, как правило, последовательно или по комбинированной схеме – чисто коллекторная разводка воды не получила широкого применения. При этом трубопровод либо монтируется в штробы стен и заштукатуривается, либо проводится открытым способом. В последнем случае обычно используются трубы из полипропилена.

Открытая разводва водопровода своими руками

При установке нового трубопровода следует руководствоваться несколькими основными правилами:

  1. Разводку воды в квартире и частном доме следует выполнять от источника, т.е. точки ее подачи в помещение. Это может быть напорный бак, насос или ввод трубы от стояка.
  2. Установка запорной арматуры и фильтра грубой очистки воды ОБЯЗАТЕЛЬНА!
  3. Для снижения потерь давления в системе водоснабжения диаметр общей трубы должен составлять не меньше дюйма.
  4. Выполняя последовательную разводку открытым способом, не рекомендуется прокладывать трубопровод слишком высоко – достаточно поднять на 15 – 20 см от плинтуса. В этом случае его частично закроет сантехника, и он не будет сильно бросаться в глаза.
  5. Прокладывая водопровод через перекрытия и стены, следует позаботиться об их защите. С этой целью в подготовленные отверстия устанавливаются обсадные трубы.

Монтаж трубопровода из металлопластиковых труб

Металлопластиковыми трубами можно выполнить как открытую разводку, так и скрытую. Поскольку они продаются в бухтах, рекомендуется на прямых участках применять цельные трубы. Особенно это важно при закрытой проводке, поскольку снижает риск возникновения протечки.

Соединяются трубы из металлопластика фитингами: обжимными или прессовыми. Если монтаж производится открытым методом, то допускается применять оба варианта. Для прокладки водопровода в стене используются исключительно неразборные пресс-фитинги, поскольку зажимные могут ослабнуть и их время от времени нужно подтягивать гаечным ключом.

Соединение металлопластиковых труб при помощи прессовых фитингов выполняется специальным ручным прессом в следующем порядке:

  1. Отрезается труба нужного размера.
  2. При помощи калибратора осуществляется снятие фаски.
  3. Труба вставляется в фитинг и опрессовывается.

Такое соединение очень надежно и может выдерживать резкие скачки давления.

При использовании обжимных фитингов процесс сборки трубопровода осуществляется аналогичным образом:

  1. Выполняется резка трубы на нужный размер.
  2. Калибратором снимается фаска.
  3. На трубу одевается гайка, а затем кольцо, поставляемые вместе с фитингом.
  4. Вставляется и с помощью ключей обжимается фитинг.

Поскольку получаемое соединение является резьбовым, то оно не застраховано от появления протечки в любой момент. Поэтому обжимные фитинги следует периодически проверять и при необходимости подтягивать.

Монтаж системы водоснабжения полипропиленовыми трубами

Разводка воды своими руками трубами из полипропилена выполняется, как правило, при открытом монтаже. Замоноличивать данный материал в стены не рекомендуется. Для организации горячего и холодного водоснабжения используются трубы диаметром 25 мм с толщиной стенок 3,2 и 2,8 мм соответственно.

Для выполнения работ понадобятся следующие инструменты:

  • труборез или специальные ножницы;
  • приспособление с насадками для пайки;
  • нож;
  • калибратор.

Все операции осуществляются в следующем порядке:

  1. Трубы нарезаются на отрезки нужного размера.
  2. Торцы калибруются, при помощи ножа удаляются внутренние заусенцы.
  3. Размечается глубина сварки, которая зависит от применяемых фитингов.
  4. На паяльный агрегат устанавливаются нужного диаметра насадки, после чего он включается и нагревается до температуры около 250ᵒС.
  5. Труба с фитингом или две соединяемых трубы придвигаются без вращения и перекоса к насадкам до меток.
  6. Через несколько секунд нагрева полипропиленовые трубы аккуратно снимаются с насадок. Желательно, чтобы в это время кто-нибудь удерживал легкий сварочный аппарат от опрокидывания.
  7. Быстро и ровно соединяем элементы между собой. Вращать их при этом не следует.

После остывания соединения должен получиться ровный буртик. Если что-то не получилось, трубы легко можно отрезать и заново перепаять.

Как только разводка водопровода будет завершена, систему проверяют на прочность под большим давлением. Для этого при помощи специальных приспособлений производят опрессовку. Если система успешно выдержит нагрузки, подключается вода. После этого все трубы, краны и места соединений следует осмотреть на предмет течи.

Прокладка труб из сшитого полиэтилена

Трубопровод из такого материала выполнить своими руками очень просто.

Для работы понадобятся:

  • труборез,
  • калибратор,
  • приспособление для опрессовки труб.

Монтаж осуществляется трубами диаметром 1 и ¾ дюйма с помощью PPSU или латунных фитингов.

Соединение труб из сшитого полиэтилена выполняется в следующем порядке:

  1. Надвижная гильза одевается на трубу.
  2. Труба до упора насаживается на фитинг.
  3. Гильза натягивается на место контакта фитинга с трубой посредством пресс-инструмента.

Получается очень надежное неразборное соединение, что позволяет выполнять скрытый монтаж водопровода в стене кухни, туалета или ванной комнаты.

Покупая трубы, обращайте внимание не только на цену и размеры, но и в целом на маркировку. В ней должно быть указано, предназначен ли материал для организации питьевого водоснабжения.

Распространенные ошибки

Очень часто новички допускают ошибки еще на этапе составления проекта будущей водопроводной системы. Поэтому, не имея соответствующего опыта, лучше заказать выполнение схемы разводки специалистам.

Даже грамотно просчитанная и составленная с учетом всех строительных норм схема разводки водопровода в квартире или частном доме не принесет пользы в случае допущения при ее реализации тех или иных ошибок. К примеру, очень часто монтаж производится в грязном помещении. При этом концы труб ничем не прикрывают и туда попадает различный строительный мусор. В результате приходится промывать уже собранный водопровод, а в случае сильного засора даже демонтировать тот или иной участок.

Демонтаж трубопровода канализации

При выполнении разводки воды своими руками с применением пластиковых труб многие горе-мастера спаивают их между собой, совершенно не обращая внимание на мелкие загрязнения на концах. А ведь даже капля воды, попавшая в место пайки, может существенно снизить качество и надежность соединения.

Проблемы при проведении монтажных работ могут возникнуть и в случае нехватки запорной арматуры. Краны должны устанавливаться на каждом стояке, а также перед всеми без исключения приборами, куда осуществляется подача воды.

Как правило, одновременно с заменой водопровода обычно прокладывают и канализацию. Важно, чтобы трубы различных систем друг друга не перекрывали. В противном случае в дальнейшем могут возникнуть сложности с выполнением ремонтных работ.

Выполняя разводку горячего водоснабжения внутри стен или под полом, некоторые предпочитают сэкономить на утеплении труб. В результате не только теряется часть тепла, но и возникает опасность повреждения отделки ванной комнаты, туалета или кухни из-за образующегося на поверхности водопровода конденсата.

Составленная с соблюдением всех норм и правил схема разводки труб холодной и горячей воды, а также канализационной и отопительной систем – основополагающий фактор их стабильной работы. Однако кроме проекта немаловажную роль играет качество используемых материалов, а также правильность проведения монтажных работ. Лишь соблюдение всех условий гарантирует, что трубопровод при правильной эксплуатации прослужит долгие годы без ремонтов.

Сделать разводку труб водоснабжения в квартире или на даче своими руками способен каждый, кто имеет хотя бы минимальные навыки работы с инструментами. При отсутствии возможности выполнить все самостоятельно можно вызвать сантехника.

https://proffstroygroup.ru/pomeshcheniya/pravilnaya-santehnika.html
https://www.vseinstrumenti.ru/santehnika/inzhenernaya/instrument-i-aksessuary-dlya-montazha-trub/metalloplastikovyh/svar-pay-app-plast-poliprop-trub/articles/1518/

Разводка труб водоснабжения в квартире и доме

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
